Serie “VFD en Panamá — precio vs. costo real” · Parte 3 de 4
Qué expone esta entrega. El hardware se audita abriendo el gabinete. El firmware no se ve — y es donde un VFD de bajo costo se disfraza mejor: copia los nombres comerciales (V/Hz, “vectorial”, PID, STO) pero implementa versiones simbólicas. Aquí desglosamos los ocho algoritmos y funciones de seguridad que definen si un variador realmente controla el motor, ahorra energía y protege al personal — más dos apéndices sobre protecciones internas del drive y ciberseguridad.
Para qué te sirve. Cerrarás con ocho preguntas de firmware que se suman a la checklist de hardware de la Parte 2. Juntas son la prueba de fuego que los fabricantes maduros pasan sin dudar.
El hardware es la mitad del variador
Dos VFDs con la misma etapa de potencia pueden rendir muy distinto — la diferencia es el firmware. En la hoja de datos se ven iguales; en el proceso, no. Las siguientes ocho capacidades son las que un fabricante maduro tiene resueltas desde hace 20 años.

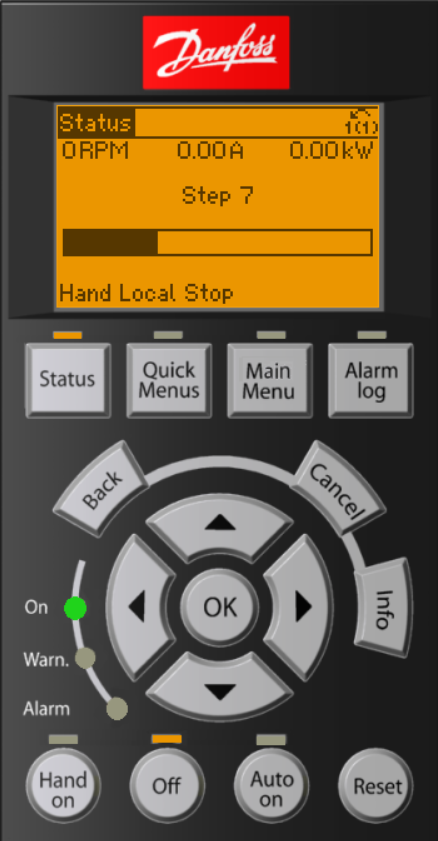

1. AMA — Identificación automática del motor
El motor tiene seis parámetros eléctricos que no vienen en la placa (resistencia estatórica, inductancias, flujo nominal, constante de tiempo rotórica). AMA (Automatic Motor Adaptation) los mide inyectando señales de prueba en 30 s a 2 min y ajusta el modelo interno al motor real.
| Capacidad | VFD industrial | VFD bajo costo |
|---|---|---|
| AMA en motor detenido (sin desacoplar) | Sí, robusto | A veces, con errores |
| AMA en giro (más preciso) | Sí | Raro |
| PMSM / SynRM / IE4-IE5 | Sí | Solo IM estándar |
| Ajuste a motor envejecido | Sí | No |
Sin AMA bueno: control vectorial aproximado, corriente de magnetización excesiva, par de arranque inconsistente, oscilaciones con carga variable.
2. VVC+ vs. V/Hz básico
V/Hz clásico funciona pero responde mal a cambios de carga. VVC+ (Voltage Vector Control Plus) — Danfoss lo desarrolló en los 90 — compensa la resistencia estatórica en tiempo real y mantiene par constante desde ~0,5 Hz sin encoder.
Diferencias medibles:
- Par de arranque a baja frecuencia: V/Hz 80-100% a 2 Hz · VVC+ 150-180% a 0,5 Hz. Crítico en bombas con contrapresión, transportadores cargados.
- Estabilidad en vacío: V/Hz oscila · VVC+ no.
- Recuperación ante perturbación: VVC+ 3-5× más rápido.
Muchos VFDs de bajo costo declaran “control vectorial” pero implementan V/Hz con boost manual — exige parametrización experta y envejece mal con la temperatura del motor.
3. Flux Vector Control (FVC) — cuando la precisión no se negocia
Para aplicaciones con exigencia real de par y velocidad, FVC es el estándar. Controla flujo y corriente de par desacoplados.
- Sensorless FVC: precisión de velocidad 0,5%, respuesta de par 50 ms.
- Closed-loop con encoder: precisión 0,01%, par nominal a 0 rpm indefinido, ancho de banda >100 Hz.
Aplicaciones obligatorias: extrusoras, bobinadoras, elevadores, grúas, textiles, impresión, sincronización multi-eje.
Un VFD económico que “dice tener FVC” sin declarar precisión de velocidad ni ancho de banda vende una etiqueta. Pídele curva de par vs. velocidad sostenida y tiempo de respuesta al escalón de par. Si no la entrega, no lo tiene.

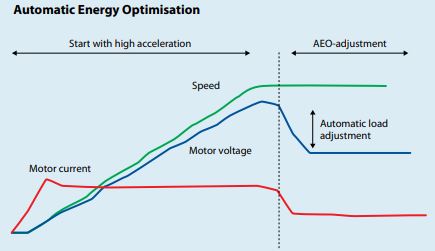

4. AEO — Optimización automática de energía
El algoritmo que paga solo el VFD en aplicaciones con carga parcial predominante. La mayoría de los VFDs mantiene al motor magnetizado al 100% sin importar la carga — puro desperdicio en hierro. AEO mide la carga y reduce el flujo al mínimo necesario.
- 5% a 15% de ahorro eléctrico en bombas moduladas por PID, ventiladores VAV, compresores de tornillo.
- Menor temperatura del motor → más vida del aislamiento.
- Menor ruido acústico.
Caso concreto — bomba de 45 kW, 8.000 h/año, carga 60%:
- Ahorro AEO ~8% = 17.280 kWh/año
- Tarifa industrial Panamá (~US$0,18/kWh): US$3.110/año
El algoritmo no es trivial (modelo térmico, medición indirecta de par, loop que no desestabilice). Los VFDs económicos rara vez lo implementan bien.
5. Flying Start — capturar motor girando
Arrancar sobre un motor que ya gira (inercia, flujo de proceso, viento en extractor) sin sincronización genera corriente de cortocircuito masiva → disparo o daño al IGBT.
Flying Start detecta velocidad y dirección, sincroniza voltaje y arranca sin choque. Imprescindible en ventiladores de tiro, bombas en paralelo, transportadores con carga descendente. Los industriales lo traen bidireccional; los económicos unidireccional o nulo — lo que obliga a esperar parada completa antes de cada arranque.
6. Kinetic Backup / Inertia Ride-Through
La red panameña tiene dips frecuentes (100 ms a 2 s). Un VFD sin protección se dispara en cada uno.
Kinetic Backup usa la inercia del motor para regenerar el bus DC durante el dip, reduciendo velocidad 1-3% para “surfear” la caída sin disparar. Resultado documentado en 3 plantas panameñas con las que hemos trabajado: 70-90% menos disparos por dips <500 ms. Un caso concreto (planta de plásticos, extrusora 75 kW, 2023) pasó de 18 paros/mes a 3/mes solo activando esta función al migrar de un drive sin backup a VLT AQUA.
Requiere control fino del bus DC y del flujo — los económicos rara vez lo implementan bien.
7. Protecciones del motor — no todas son iguales
Los VFDs declaran proteger el motor. La pregunta es cómo:
- Modelo térmico ETR (Electronic Thermal Relay) — según IEC 60034-11 (protección térmica del motor) con curvas equivalentes a clase 20 de IEC 60947-4-1: el industrial integra corriente + velocidad + memoria térmica post-apagado. El económico usa I²t lineal que se reinicia en cada arranque → el motor se recalienta progresivamente sin que el drive lo detecte.
- Detección de atasco: industrial por corriente + velocidad + tiempo. Económico solo por sobrecorriente sostenida — un atasco de 1-2 s daña reductores sin ser detectado.
- Pérdida de fase de salida: industrial por desequilibrio. Económico solo por sobrecorriente — motor sigue girando con dos fases hasta quemarse.
- Pérdida de fase de entrada: industrial por ripple del bus DC. Económico solo por subtensión — tarde para los capacitores.
- Falla a tierra: industrial detecta desequilibrio al 5-10%. Económico solo falla franca >50%.
- PTC/KTY/PT100 directo al VFD: industrial estándar. Económico rara vez — obliga a relés térmicos externos.

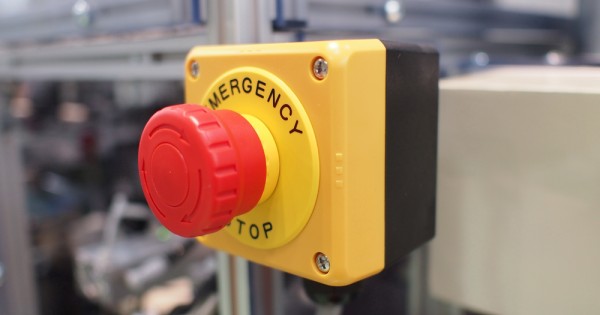

8. Funciones de seguridad (STO, SS1, SLS) — con certificación
STO (Safe Torque Off) quita el par sin cortar alimentación. Es el bloque de cualquier parada de emergencia según EN 13849 / IEC 62061.
Los económicos a menudo declaran “STO” sin certificación: sin análisis de modos de falla, sin redundancia de canales. Ante un accidente no protege legalmente ni técnicamente.
Los industriales declaran SIL 2 o SIL 3 (IEC 61508/62061), PL d/e (ISO 13849-1), Cat. 3/4, con certificación TÜV verificable. Funciones adicionales en gama alta: SS1 (paro controlado), SLS (velocidad limitada segura), SDI (sentido seguro), SOS (posición mantenida con par).
Si operadores interactúan con la máquina, estas funciones con TÜV son la diferencia entre un diseño que pasa auditoría de seguridad y uno que no.
Apéndice A — Protecciones del propio VFD
- Pre-carga del bus DC: contactor o termistor controlado (maduro) vs. resistencia fija que envejece (económico).
- Monitoreo de capacitor: industrial estima vida residual y avisa al 80%; el económico te deja ver el BOOM.
- Monitoreo del ventilador: industrial detecta caída de RPM antes de sobretemperatura.
- Registro de eventos con timestamp: 100-500 eventos con datos (industrial) vs. 5-10 sin contexto (económico).
Apéndice B — Ciberseguridad y actualizaciones de firmware
Con VFDs cada vez más conectados (Modbus TCP, PROFINET, EtherNet/IP, OPC UA), los drives de última generación (iC7 y equivalentes) implementan IEC 62443-4-2, autenticación por usuario, firmware firmado digitalmente, registro de accesos, puertos deshabilitables.
Los económicos rara vez mencionan ciberseguridad — protocolos abiertos sin autenticación son puerta a ransomware industrial. Además suelen venir con firmware congelado al fabricarse: si hay bug, vives con él.
Pregunta directa: “¿Existe registro público de actualizaciones de firmware del modelo en los últimos 3 años?” La respuesta te dice si el producto está vivo o es desechable.
Caso real — la factura eléctrica
8 VFDs económicos en bombas de 30 kW, 7.500 h/año, carga 55%. Migración a VFDs con AEO + VVC+ + kinetic backup:
- Ahorro energético medido: 9,3% anual
- Paros por dips: de 22/mes a 4/mes
- Arranques directos de emergencia: −60% (flying start)
Solo el ahorro eléctrico pagó la diferencia de inversión en 22 meses. El resto fue margen neto.
Checklist de firmware de 8 preguntas
Por escrito, suma estas a la checklist de hardware de la Parte 2:
- AMA en motor detenido y en giro. ¿Soporta PMSM/SynRM?
- Control disponible: V/Hz, VVC+ (o equivalente), FVC sensorless, FVC con encoder.
- AEO y ahorro típico declarado por el fabricante.
- Flying Start bidireccional.
- Kinetic Backup configurable.
- Clase IEC 60947-4-2 del ETR, memoria térmica.
- STO con TÜV SIL 2/3 y número de reporte verificable.
- Registro público de actualizaciones de firmware del modelo.
Lo que Beiton integra — la misma plataforma a cada gama
Las capacidades de firmware no son exclusivas de la gama alta. La plataforma VVC+/AMA/AEO se refinó 20+ años y está presente en todo el portafolio, escalando según modelo:
- iC2-Micro — VVC+, AEO básico, flying start, ETR clase 20, STO opcional. Firmware heredado de VLT, no improvisado.
- VLT Midi FC-280 — AMA en giro, AEO, kinetic backup, STO SIL 2 certificado.
- VLT HVAC FC-102 / AQUA FC-202 — todo lo anterior + modo fuego, cascada de bombas, sleep/wake, detección de bomba seca.
- VLT AutomationDrive FC-302 — FVC sensorless y closed-loop, STO SIL 2/3 + SS1 + SLS TÜV, MCO 305 para movimiento.
- iC7 serie — FVC next-gen, AEO adaptativo, IEC 62443-4-2, firmware actualizable, monitoreo predictivo integrado.
No pagas por “bonus de gama alta” — pagas por una plataforma probada en millones de instalaciones durante décadas, donde cada nivel recibe las funciones maduras apropiadas.
La Parte 4 cierra la serie con ciclo de vida, repuestos a 10-15 años y el ROI real.
