Filtros de Armónicos en Panamá

Beiton Tecnología S.A. distribuye oficialmente los filtros de armónicos activos (AAF) y pasivos (AHF) Danfoss en Panamá. Diseño técnico, selección correcta según su carga, medición pre/post y servicio técnico local.

AAF 007 — SiC: 60% menos pérdidas, THDi <5%
AHF 005/010 — filtro pasivo avanzado
Filtros dU/dt y seno para protección de motores
Medición Fluke pre/post con reporte IEEE 519

Agendar medición IEEE 519 +507 368-6564

// El problema

Señales de que conviene actuar

Si reconoce uno o más de estos síntomas en su planta, hay una causa raíz medible y resoluble. La identificamos en una sola visita.

01
Transformador desclasificado por K-factor

Los armónicos elevan las pérdidas por corrientes parásitas (de Foucault). Un transformador de 1000 kVA con cargas no lineales puede entregar solo 700 kVA efectivos. Filtrar es 10× más barato que reemplazar.
02
La distribuidora observa la emisión armónica de su planta

En Panamá, la distribuidora aplica los límites de emisión armónica del Reglamento de Distribución y Comercialización de la ASEP (indicadores IDAT/IDAI sobre la corriente contratada) y puede penalizar el exceso. Si la carga nueva no se filtra a tiempo, el problema aparece a semanas de la puesta en marcha.
03
Motor fallando prematuramente

Picos dU/dt > 1000 V/µs desde VFDs con cable largo degradan el aislamiento del bobinado. Motor sellado falla en meses en vez de años.

// Productos

Líneas que manejamos

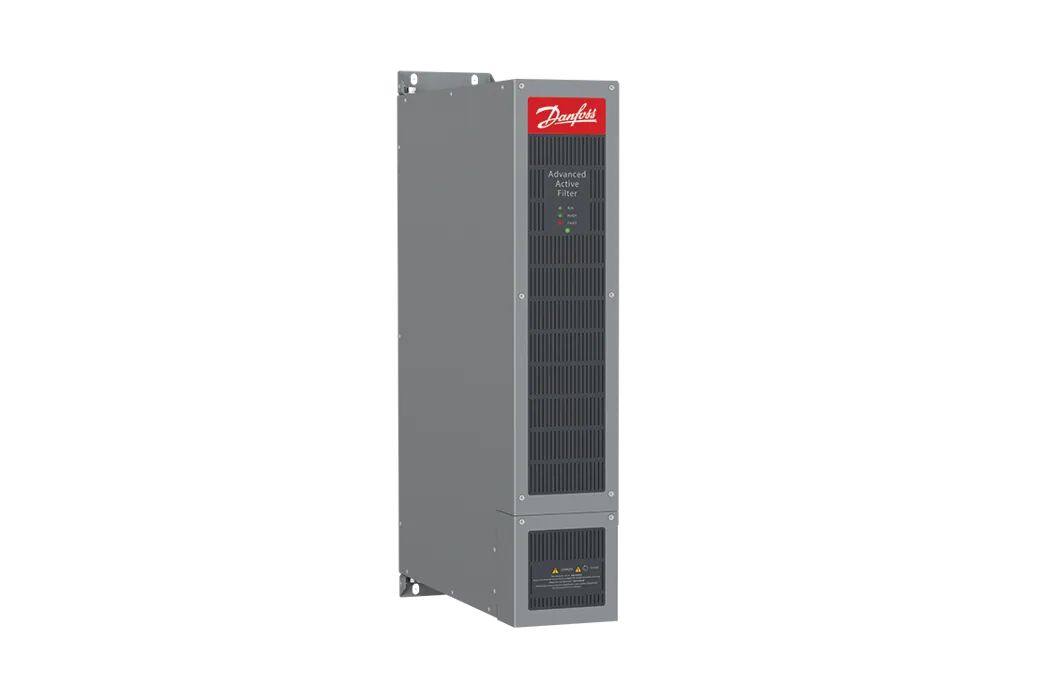

AAF 007

Filtro activo SiC — nueva generación

Compensación dinámica de armónicos y reactivos. 60% menos pérdidas que generaciones anteriores. THDi <5% en el PCC con cargas mixtas. De 35 A a 600 A con módulos en paralelo.

Ver modelo en la ficha

AHF 005 / AHF 010

Filtros pasivos avanzados

Filtrado pasivo de alto desempeño: el AHF 005 lleva el THDi a ≈5% y el AHF 010 a ≈10% a carga nominal. Mayor eficiencia (98.5%+). Ideal para bombeo y HVAC con VFDs dedicados.

Ver modelo en la ficha

Filtros dU/dt

Atenuación de picos

Reducen pendiente dV/dt de salida del variador. Para cables motor de 30-150 m. Protege aislamiento del bobinado sin costo de filtros seno.

Ver ficha

Filtros seno

Tensión senoidal al motor

Entregan tensión senoidal pura. Para cables motor >150 m, bombas sumergibles, motores en áreas explosivas. Mayor costo pero protección máxima.

Ver ficha

Variador con filtro integrado

Sin filtro externo

VLT® Low Harmonic Drive, con filtro activo integrado: THDi <5% directamente. Si además se necesita regenerar energía a la red, VACON® NXP AFE o iC7 con Active Front End. Para aplicaciones con múltiples VFD grandes.

Ingeniería + instalación

Suministro e instalación

Medición previa, selección técnica, dimensionamiento, integración con tablero existente, puesta en marcha y reporte comparativo.

Solicitar propuesta

// Preguntas frecuentes

Lo que más nos preguntan

Respuestas rápidas a las dudas más comunes de equipos técnicos en Panamá.

Q01 ¿Cuándo necesito un filtro de armónicos?

Cuando ya midió con un analizador Fluke y la distorsión de corriente en el PCC (TDD, referida a la corriente de demanda máxima) supera los límites IEEE 519-2022 para su relación Isc/IL, o cuando la distribuidora observa exceso de emisión armónica según el reglamento de la ASEP. También cuando sus transformadores se calientan más de lo normal sin sobrecarga, o cuando sus UPS y electrónica de control disparan sin razón aparente.

Q02 ¿AAF vs AHF: cuál elijo?

AAF (Advanced Active Filter) es un filtro activo: compensa armónicos y corrientes reactivas de forma dinámica, se adapta a la carga y funciona bien con mezcla de VFDs y otras fuentes no lineales. AHF (Advanced Harmonic Filter) es pasivo: más económico, menor pérdida, excelente para aplicaciones con carga estable (bombeo, HVAC con VFDs dedicados). Un análisis previo de calidad de energía define cuál aplica en su caso.

Q03 ¿Cuánto reducen los filtros Danfoss el THDi?

El AAF 007 (nueva generación SiC) lleva THDi de 35-40% típicos de un VFD 6-pulsos hasta <5% en el PCC. Con dimensionamiento correcto, el AHF 005 llega a ≈5% y el AHF 010 a ≈10%. El VLT® Low Harmonic Drive integra un filtro activo y alcanza <5% directamente en la fuente, sin filtro externo; no es un AFE regenerativo (para regenerar energía a la red están VACON® NXP AFE e iC7 con Active Front End).

Q04 ¿Qué es un filtro de salida y cuándo lo necesito?

Los filtros de salida (seno o dU/dt) protegen al motor de reflexiones de voltaje cuando el cable entre variador y motor es largo (>30 m típicamente). Sin filtro, los picos de voltaje degradan el aislamiento del bobinado y acortan la vida útil. Los filtros seno entregan tensión senoidal limpia; los dU/dt solo atenúan la pendiente de subida. Aplicación crítica en bombas sumergibles, motores en áreas explosivas y recableados largos.

Q05 ¿Ofrecen medición pre/post-instalación?

Sí. Medimos con analizador Fluke 1770/1775/1777 antes de la instalación (línea base) y después (verificación de cumplimiento). Entregamos reporte IEEE 519 comparativo que documenta el antes/después y el cumplimiento logrado. Es el tipo de evidencia que suele pedir la distribuidora cuando revisa la emisión armónica de una instalación.

Q06 ¿Cuánto tardan en instalar un filtro armónico?

Para filtros pasivos AHF pequeños (5-45 kW): 1 día de instalación + 1 día de verificación. Para AAF grandes o sistemas con múltiples filtros: 2-5 días según complejidad. El plazo de entrega de importación del equipo es 6-10 semanas desde confirmación de pedido; para urgencias hay stock en bodega regional Danfoss.
