Serie “VFD en Panamá — precio vs. costo real” · Parte 2 de 4
Qué expone esta entrega. Abrimos el gabinete. Los nueve puntos técnicos que definen si un VFD es industrial de verdad o solo se parece en el catálogo: filtros EMC, choke DC, capacitores, barniz de protección (conformal coating), disipación, semiconductores, mecánica, impacto en la red y certificaciones trazables.
Para qué le sirve. Cerrará el artículo con una checklist de 10 preguntas que cualquier proveedor debe responder por escrito. Si no puede, el precio bajo viene del componente, no del margen.
Dos VFDs con idéntica hoja de datos no son el mismo producto
Ponga lado a lado la hoja de datos de un VFD industrial y uno de bajo costo del mismo HP: tensión, corriente, frecuencia y protocolos son casi idénticos. La diferencia está en lo que no aparece en la cotización, y solo se nota al abrir el gabinete o tras tres años en la costa panameña.

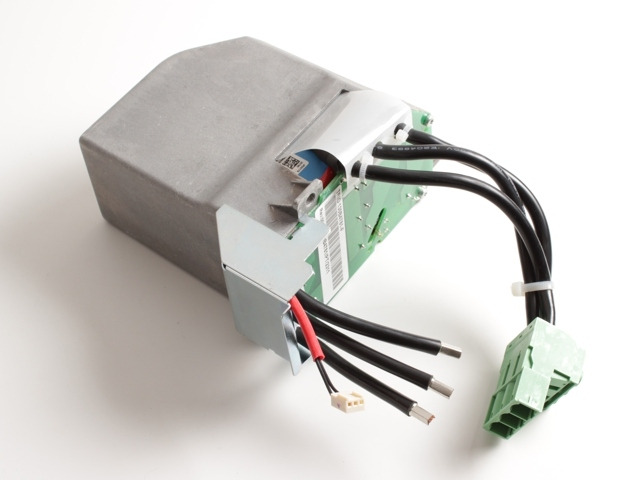

1. Filtro RFI/EMC integrado — y de qué clase
Todo VFD genera interferencia. IEC 61800-3 define categorías C1 (residencial/comercial, más estricta) · C2 (industrial con red pública, instalación por persona calificada) · C3 (industrial dedicado, permisiva) · C4 (sistemas de alta potencia o con red IT — neutro aislado según IEC 60364-1 — donde cumplir C3 no es técnicamente alcanzable).
Un VFD industrial serio trae C1 o C2 integrado de fábrica. Uno de bajo costo trae C3 como mucho (o un filtro simbólico), lo que obliga a montar filtro RFI externo si hay PLCs, instrumentación 4-20 mA, termopares o radios industriales cerca. Un filtro RFI externo para 45 kW cuesta US$500–900. Multiplique por la flota y el “ahorro” desaparece.

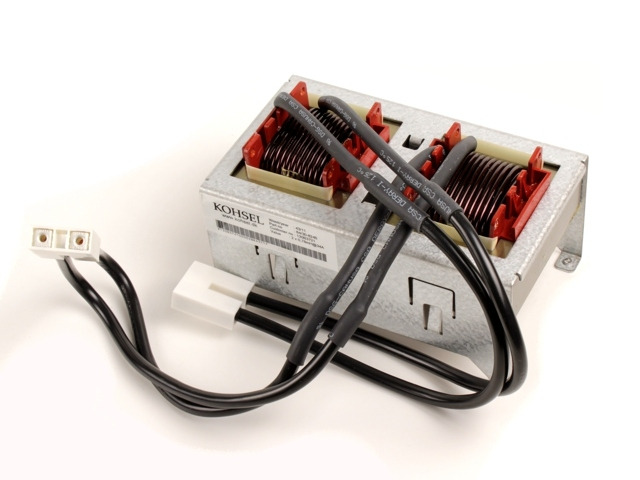

2. Bobina de choke — DC, AC, o ninguna
El choke reduce los armónicos de corriente (THDi) que el VFD inyecta a la red. Sin choke: THDi 80–130%. Con choke DC: 30–45%. Con choke AC + DC: 25–35%.
Los VFDs industriales traen choke DC integrado al bus. Los económicos casi nunca, o como opción externa no cotizada. Por qué importa:
- IEEE 519-2022 limita TDD en el PCC. Sin choke, cumplir exige filtros activos que cuestan más que el ahorro.
- Transformador y neutro se calientan por armónicos triples y 5°/7°/11° orden, y su vida útil se acorta de forma apreciable (IEEE C57.110 da el método para calcular la desclasificación (derating) del transformador).
- Bancos de capacitores de corrección de FP entran en resonancia paralela con los armónicos y explotan. Vimos una planta perder el ahorro de 6 VFDs en una semana.
Si tiene varios VFDs sin choke en el mismo tablero, está construyendo una bomba de armónicos.

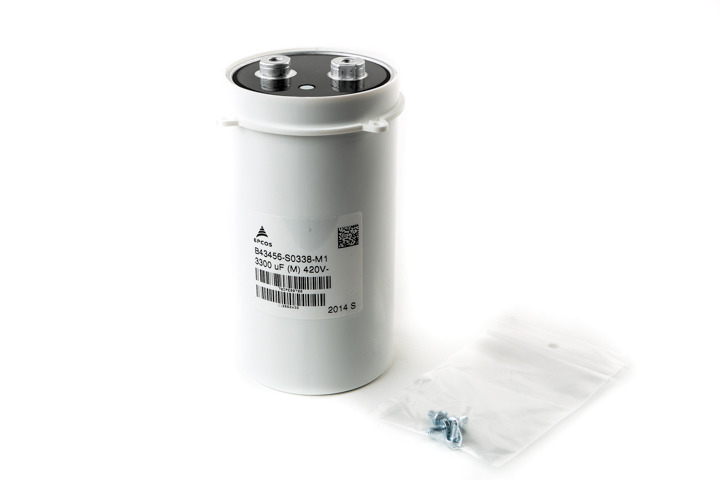

3. Capacitores del bus DC — el factor que más define la vida útil
Los electrolíticos del bus DC son el componente que más determina los años de vida del VFD.
| Factor | VFD bajo costo | VFD industrial de marca |
|---|---|---|
| Fabricante | Genérico | Nichicon, Rubycon, Kemet |
| Temperatura nominal | 85 °C | 105 °C |
| Vida a 40 °C ambiente | 40,000–60,000 h | 80,000–130,000 h |
| Margen de voltaje | 10–20% | 30–50% |
Regla empírica: cada 10 °C menos de operación duplica la vida del capacitor. En 24/7, este solo factor justifica gastar 40% más.

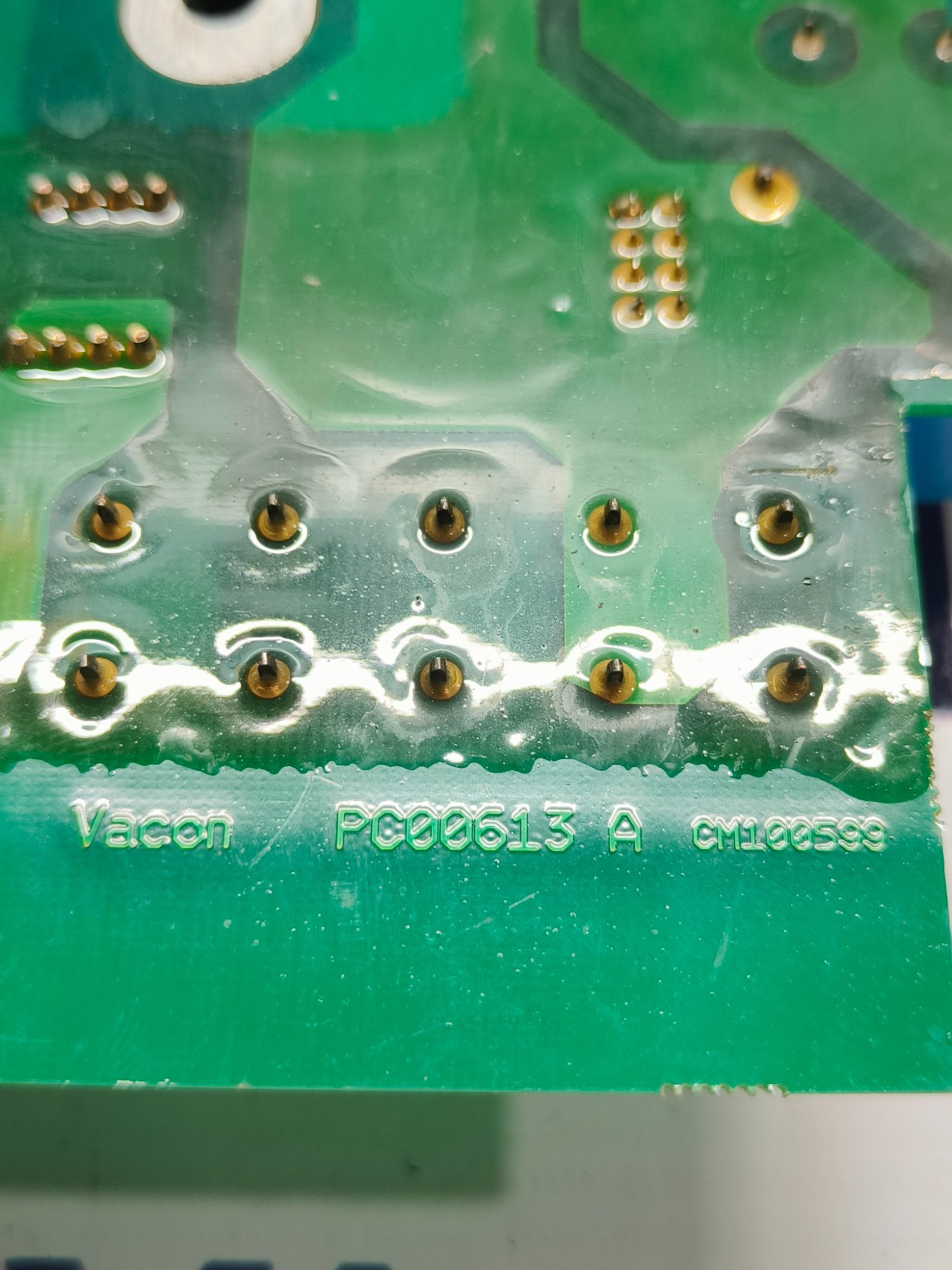

4. Barniz de protección (conformal coating) de las tarjetas — crítico en Panamá
El barniz polimérico protege las PCB contra humedad, sal y gases corrosivos. La norma IEC 60721-3-3 clasifica: 3C1 controlado · 3C2 industrial normal · 3C3 industrial agresivo (costa, alimentos con lavado, químicas, papeleras).
Panamá cae en 3C2 mínimo, y zonas costeras en 3C3. Los VFDs industriales ofrecen barniz 3C3 de fábrica. Los económicos rara vez lo traen, y sin barniz, en 18-24 meses aparece corrosión verde en pistas, fugas y fallas intermitentes imposibles de diagnosticar. Es el defecto que convierte un VFD “económico” en consumible anual.
5. Disipación térmica — ventiladores y control inteligente
Tres diferencias que la cotización esconde:
- Ventiladores separados (potencia + fuente de control) con monitoreo por firmware vs. un solo ventilador para todo. Cuando el único falla, el VFD muere.
- Control PID de velocidad del ventilador según temperatura → menos polvo, menos ruido, 3× más vida. Los económicos corren al 100% siempre.
- Rodamientos sellados y vida L10 declarada (60,000–80,000 h industriales vs 30,000 h o sin declarar). En 24/7 son 6.8 a 9 años vs 3.4 años: una diferencia de 2 a 3× en la vida del ventilador antes del primer reemplazo.
6. IGBTs y semiconductores de potencia
- Fabricante: Infineon, Mitsubishi, Fuji, Semikron en drives de marca vs. equipos reetiquetados en económicos.
- Utilización del V_CES (voltaje del bus DC / voltaje máximo colector-emisor del IGBT): 60–70% en drives industriales: operación conservadora con 30–40% de reserva. 80–90% en económicos: cerca del límite, esfuerzo térmico acumulado y fallas prematuras por transitorios de red.
- Frecuencia de conmutación: 4–8 kHz sostenidos sin desclasificación (marca) vs. desclasificación fuerte arriba de 4 kHz (económico) → ruido acústico del motor y pérdidas.
7. Construcción mecánica — detalles que el instalador paga años después
- Borneras: cobre estañado vs. aleación. Par de apriete declarado vs. “a criterio”.
- Grado IP: IP20 con huecos sin filtro deja entrar polvo panameño en 6 meses.
- Barras de bus: cobre dimensionado para cortocircuito declarado vs. al filo.
- Creepage y espaciamientos según IEC 61800-5-1, o justo al límite.
8. Afectaciones a la red y a los equipos conectados
Un VFD mal construido no solo falla temprano: degrada la red y los equipos vecinos antes de fallar él mismo. Los efectos aparecen en otras partidas del presupuesto:
- Transformador de distribución: armónicos elevan pérdidas por corrientes parásitas (de Foucault), lo que eleva la temperatura y acorta la vida útil del aislamiento.
- Neutro saturado: los armónicos triples (3°, 9°, 15°) se suman en el neutro de sistemas 3F-4H. Los generan sobre todo las cargas monofásicas no lineales (fuentes conmutadas, iluminación LED, UPS pequeñas); un VFD trifásico sin neutro casi no los produce, así que el problema aparece cuando conviven con ellas. Cables al 100% quedan subdimensionados: vimos neutros echando humo.
- Bancos de capacitores de FP: resonancia paralela con armónicos, amplificación y explosión. Literalmente.
- PLCs, servos, UPS: distorsión de tensión (THDv) genera resets, ciclos innecesarios de batería, falsas alarmas en instrumentación 4-20 mA.
- Factura eléctrica: el FP total (con armónicos) puede ser 0.7-0.85 aunque el cos φ fundamental sea 0.99. En Panamá, la distribuidora calcula el recargo por bajo FP con la relación kVArh/kWh que registra el medidor; los armónicos no se ven en esa cuenta, pero sí en pérdidas, calentamiento y capacidad perdida.
- Exceso de emisión armónica en el punto de entrega (reglamento de la ASEP, con IEEE 519-2022 como referencia técnica) = filtro activo de US$20,000-80,000.
Conclusión: ahorrar US$1,500 en un VFD de 45 kW puede costar US$15,000 en transformador, US$35,000 en filtro activo y el paro de la línea cuando el banco de capacitores estalla.

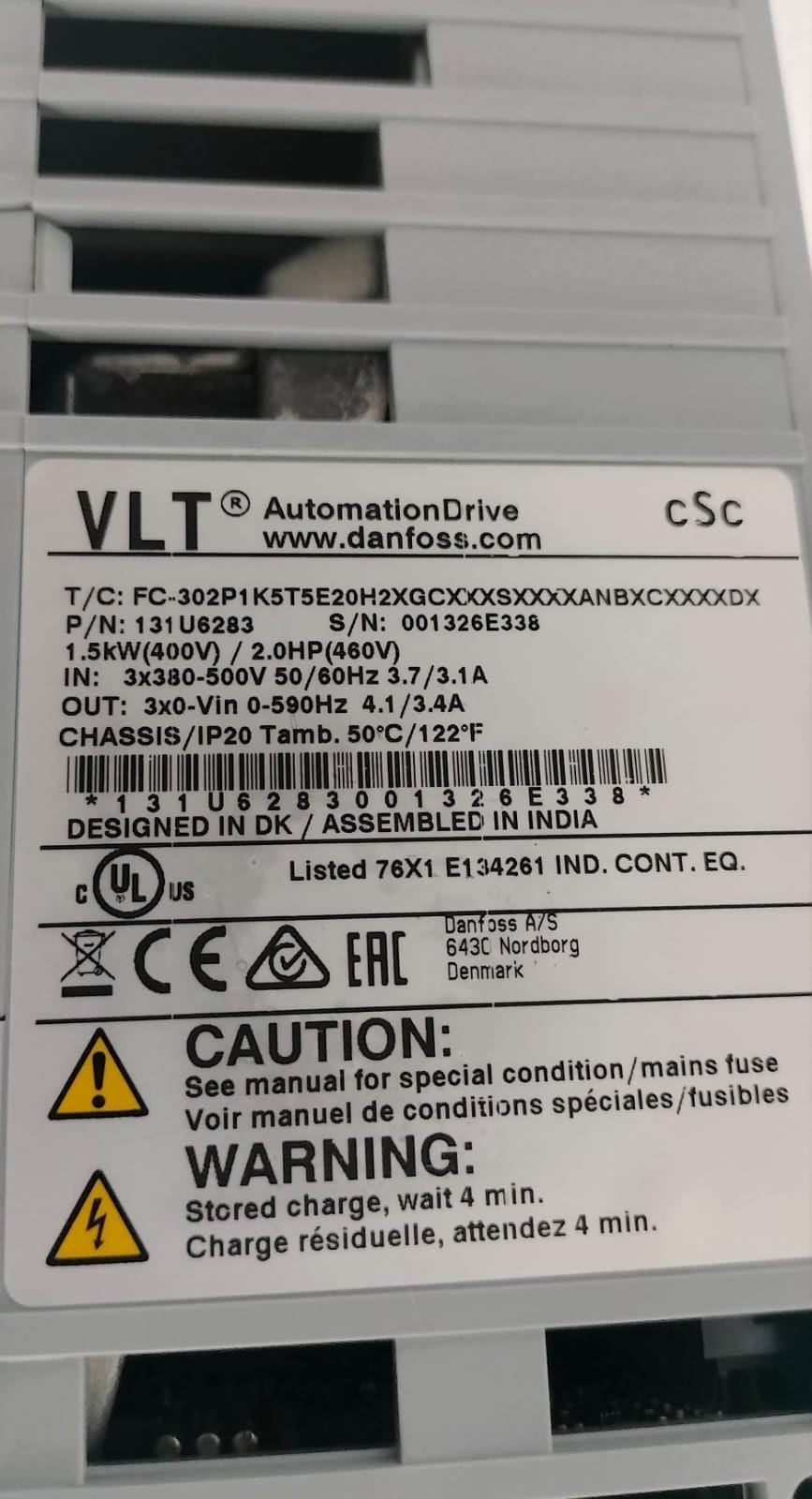

9. Certificaciones — las que importan, las que se inventan
Las etiquetas valen tanto como la trazabilidad detrás. Tres niveles:
Nivel 1 — Certificaciones con emisor verificable (exige número de certificado):
- UL 61800-5-1 (antes 508C) · cUL/CSA · CE con declaración de conformidad UE firmada · IEC 61800-3 (EMC) · IEC 61800-5-1 y -5-2 (seguridad, STO con TÜV SIL 2/3) · RoHS 3 · REACH · IEC 60068-2-xx (ensayos ambientales).
Nivel 2 — Sectoriales cuando aplican: DNV/ABS/LR (marino), ATEX/IECEx (áreas clasificadas), UL 698A, EHEDG (alimentos), EAC/BIS/CCC/INMETRO (país por país). Si su variador va a bordo de un buque, en Beiton Marine confirmamos la aprobación de tipo de la sociedad de clasificación que aplica a cada equipo y proyecto.
Nivel 3 — Sin valor: “ISO 9001” en la hoja (es del fabricante, no del producto), logos sin número verificable, “cumple con IEC…” sin declaración formal, marcado “CE” sin declaración de conformidad que lo respalde.
Por qué le importa a usted, no al fabricante:
- Aseguradora puede objetar cobertura en incendio eléctrico sin UL listed.
- Auditoría corporativa en multinacionales lo saca de la lista aprobada.
- Código eléctrico panameño (RIE) se alinea con NEC/IEC; ASEP exige documentación.
- Su firma como integrador carga la responsabilidad si especificó un VFD no certificado.
- STO no certificado = sin respaldo legal ante accidente de operador.
La pregunta que desenmascara: “Envíeme la Declaración de Conformidad del modelo exacto, con número de certificado y organismo emisor.” Un fabricante serio la envía en una hora. Un proveedor sin respaldo cambia de tema.
Cómo se ve esto en la vida real
Caso compuesto de varias intervenciones de Beiton entre 2022 y 2025, con cifras ajustadas al rango típico que encontramos en el mercado panameño.
Una planta de alimentos costera compró 12 VFDs económicos de 45 kW. Ahorro inicial: US$18,000.
A los 26 meses:
- 3 muertos por corrosión (sin barniz 3C3).
- 2 con ventilador fallado (rodamientos no sellados).
- 1 banco de capacitores FP quemado por armónicos (sin choke DC).
- Auditoría IEEE 519 rechazada → filtro activo obligatorio de US$35,000.
Ahorro neto a 3 años: −US$23,000, sin contar horas de producción perdidas. La causa no fue una “marca mala”: nadie preguntó los nueve puntos antes de firmar.
La checklist técnica de 10 preguntas
Por escrito, a cada proveedor:
- Categoría IEC 61800-3 del filtro RFI integrado (C1/C2 serio; C3 exige filtro externo).
- Choke DC integrado o externo.
- Fabricante, T nominal y vida útil declarada del capacitor del bus DC.
- Clase de barniz de protección (3C2 / 3C3 / sin declarar).
- Cantidad de ventiladores, monitoreados, vida L10.
- Fabricante y modelo del IGBT / módulo de potencia.
- Grado IP y filtro de aire reemplazable.
- THDi declarado a plena carga y FP total (no solo desplazamiento).
- Declaración de Conformidad con número de certificado UL/CE/IEC verificable.
- Reportes IEC 60068-2-xx (humedad, vibración, corrosión) del modelo.
Si responde “no sé”, “depende” o “lo consulto” en más de dos, la diferencia de precio sale del componente y del cumplimiento, no del margen.
Lo que Beiton pone sobre la mesa
Todo el portafolio Danfoss resuelve estos diez puntos de fábrica — no solo la gama alta:
- iC2-Micro (económico, 0.37–22 kW): C2 integrado, choke DC en rangos medios, capacitores 105 °C, IP20/IP21.
- VLT Midi FC-280 · HVAC FC-102 · AQUA FC-202: gamas medias y dedicadas con C1/C2, choke DC, barniz 3C3 en versiones tropicalizadas.
- VLT AutomationDrive FC-302 · iC7 serie: construcción industrial completa (SiC MOSFET en el iC7-HVACR ULH), eficiencia >98%, ventiladores L10 >80,000 h.
La construcción es la misma filosofía desde el económico hasta la gama alta. Eso es lo que un fabricante nuevo no puede ofrecer hasta acumular 20+ años. Los modelos en stock local se pueden consultar en la tienda en línea.
