De un vistazo

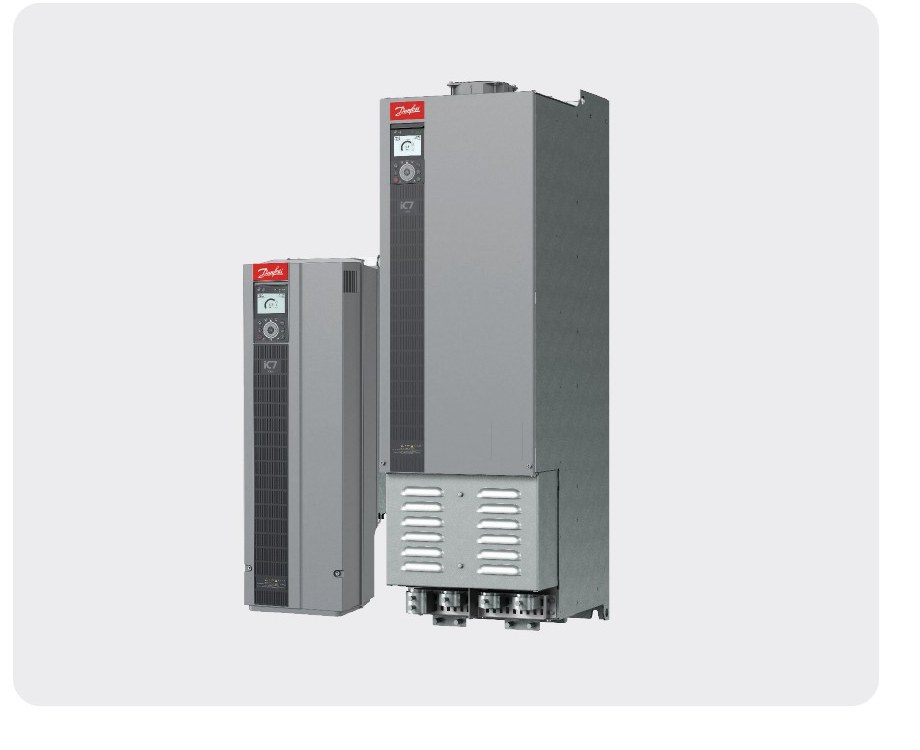

El Danfoss iC7-HVACR ULH integra en una sola caja (3 cables de entrada, 3 de salida) la solución completa a los armónicos en sistemas HVACR. No requiere AHF ni AAF externos. No requiere transformador sobredimensionado. No requiere banco de capacitores.
| Parámetro | Valor |
|---|---|
| THDi a plena carga | < 3% |
| THDi al 50–90% de carga | < 5% |
| Factor de potencia | 1.0 |
| Rango de potencia | 22 – 160 kW (30 – 250 HP) |
| Cumplimiento | IEEE 519-2022 integrado |
| Aplicación típica | Chillers, AHUs, torres de enfriamiento, bombas secundarias |
1. El problema que resuelve
En cualquier proyecto HVACR en Panamá con carga significativa de variadores, el patrón se repite: se selecciona el drive correcto para la bomba o el ventilador, se energiza, y la distorsión de corriente en el punto de acoplamiento común (PCC) supera el límite de IEEE 519-2022. Ese límite se fija sobre la TDD y va del 5% al 20% según la relación Isc/IL: el 5% solo aplica a redes débiles (Isc/IL < 20).
Las opciones tradicionales agregan costo, pérdidas y complejidad:
- Filtro activo (AAF) externo → costo alto, gabinete adicional, mantenimiento propio.
- Filtro pasivo avanzado (AHF) → pérdidas de 2–3% del nominal, sintonía fija por frecuencia.
- Sobredimensionar transformador por K-factor → CAPEX adicional permanente.
- Rectificador 18-pulse → exige transformador de tres bobinados.
Ninguna es elegante. Todas dejan rastro. En una planta con variadores ya instalados, un filtro de armónicos sigue siendo la vía de corrección; en un proyecto nuevo, el ULH evita necesitarlo.
El iC7-HVACR ULH resuelve el problema desde adentro del variador. La infraestructura eléctrica aguas arriba puede dimensionarse 10–25% más pequeña. Ese ahorro de CAPEX suele pagar el diferencial de precio del drive ULH.
2. Qué significa “Ultra Low Harmonic”
Un VFD con rectificador de 6 pulsos típico genera 35–40% de THDi a plena carga, muy por encima de cualquier límite de TDD cuando esos variadores son la mayor parte de la carga. La industria lleva décadas mitigando el problema después del hecho. La tabla resume las opciones:
| Solución | THDi logrado | Costo relativo |
|---|---|---|
| 6-pulse puro | 35–40% | 1× |
| Reactor de línea | 25–35% | 1.1× |
| Rectificador 12-pulse | 10–15% | 1.5× |
| Rectificador 18-pulse | 5–8% | 2× |
| AHF pasivo | 5–10% | 1.8× |
| AAF activo | < 5% | 2.2× |
| AFE integrado (iC7 ULH) | < 3% | 1.9× — sin extras |
El iC7 usa Active Front-End (rectificador activo multinivel): inyecta corriente en fase con la tensión y elimina la distorsión en la fuente. No la filtra después.
3. El salto tecnológico: SiC MOSFETs
La clave del iC7-HVACR ULH está en el material del transistor. Los VFDs industriales tradicionales usan Si IGBT (silicio). El iC7-HVACR ULH usa SiC MOSFET (carburo de silicio), la misma tecnología que dio a los vehículos eléctricos su salto de eficiencia.
Menos pérdidas de conmutación
66% menos pérdidas habilita dos cosas:
- Frecuencia de conmutación más alta → el filtro LCL de entrada es más pequeño → el variador completo cabe en una sola caja.
- Menos calor disipado → el cuarto eléctrico necesita menos BTU/h de extracción.

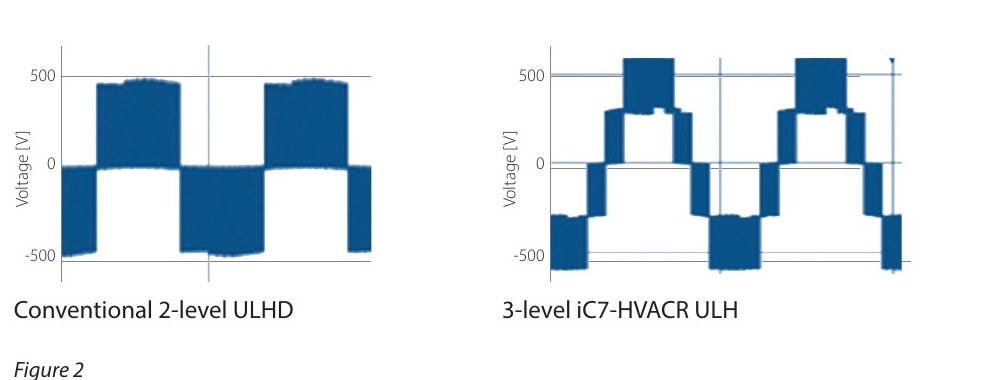

Salida de 3 niveles en lugar de 2
La topología multinivel genera una onda más cercana al seno. Eso reduce el dV/dt en el cable y alarga la vida del bobinado del motor. Los reflejos y picos de tensión en instalaciones con cables largos se atenúan.
4. Rendimiento a carga parcial
Un chiller o una AHU rara vez opera al 100%. El ciclo real en Panamá:
- Madrugada y noche → 20–40% de carga
- Horario laboral → 50–80%
- Pico de calor (2–4 PM) → 80–100%
Los ULH convencionales rinden bien al 100% pero su THDi se deteriora rápidamente al bajar la carga. A 50% pueden llegar a 6–8%, con menos margen frente a los límites de IEEE 519.
El iC7-HVACR ULH mantiene THDi < 3% a plena carga y < 5% en el rango 50–90%. Durante las 16+ horas al día que el sistema opera a carga parcial, la red sigue limpia.
5. Cinco ahorros concretos en proyectos panameños
Transformadores 10–25% más pequeños
Sin armónicos significativos, no se necesita un K-factor elevado. Una carga HVACR de 400 kW que antes requería un transformador de 630 kVA pasa a necesitar 500 kVA. El diferencial en peso, aceite y capacidad de ruptura compensa el mayor precio del drive.
Cables de alimentación más finos
Sin armónicos elevados no hay factor de corrección por calentamiento adicional. Los cables se dimensionan como si la carga fuera lineal.
Sin banco de capacitores ni reactores de desintonía
Factor de potencia 1.0 desde el primer día. Se elimina el tablero de compensación reactiva y su mantenimiento.
Sin penalización por factor de potencia o armónicos
En Panamá, la distribuidora aplica el reglamento de la ASEP: recargo cuando el factor de potencia mensual (calculado con kVArh/kWh) queda por debajo de 0.90, y límites de emisión armónica referidos a la corriente contratada. Con iC7 ULH no hay disputa técnica en el PCC: se cumple por diseño.
Retrofit sin ampliar el tablero principal
Para plantas existentes que quieren agregar VFDs sin tocar transformador ni tablero aguas arriba, el ULH lo hace posible. Habilita proyectos de ahorro energético (20–50% en bombas y ventiladores de carga variable, frente al control por válvula o compuerta) que antes eran inviables por la red.
6. Mejor confiabilidad ante red sucia
El rectificador activo no es solo “salida limpia”: también es entrada robusta. Ante caídas de tensión, subtensiones prolongadas o huecos momentáneos de la red, el iC7 mantiene la carga operativa sin disparar.
Adicionalmente, elimina la corriente de modo común con una técnica de clamping que la reconduce a la fuente. Así protege los rodamientos del motor frente a corrientes de fuga que en instalaciones con VFDs convencionales son causa frecuente de fallas prematuras.
7. Edge computing + CBM integrado
Todo iC7 incluye Condition-Based Monitoring (CBM) embebido:
- Machine learning en el propio drive establece la línea base de operación.
- Detecta variaciones en carga, integridad del bobinado del motor, desgaste de rodamientos.
- Genera alertas localmente — sin necesidad de enviar datos a la nube.
Esto es edge computing real: protección del motor (menos fallas no planificadas) y seguridad (menos superficie de ataque, menos datos saliendo de la planta).
Combinado con DrivePulse, los eventos CBM se consolidan con el inventario completo, calendario de PM y trazabilidad de servicios.
8. Ciberseguridad “secure-by-design”
En centros de datos, hospitales, edificios gubernamentales y aeropuertos, la ciberseguridad del BMS ya no es opcional. Un ataque al sistema de climatización puede:
- Apagar chillers de un centro de datos → sobrecalentamiento de servidores.
- Cambiar setpoints en un hospital → riesgo para pacientes y almacenamiento de medicamentos.
- Destruir equipos por operación fuera de rango.
El iC7 incluye de fábrica:
- Chip criptográfico en la tarjeta de control (hardware, no solo software).
- Conectividad encriptada — TLS en Modbus TCP, EtherNet/IP, PROFINET.
- Hardware a prueba de manipulación (tamper-proof) — apertura física queda registrada.
- Firmware firmado — solo Danfoss puede actualizar.
- Certificados de clave pública — autenticación criptográfica para acceso remoto.
La plataforma iC7 está diseñada según IEC 62443-4-2, la norma de requisitos de ciberseguridad para componentes de automatización industrial que suelen citar los pliegos de infraestructura crítica.
9. Especificaciones clave
Eléctricas
| Tensión de entrada | 380–480 V AC, −15% / +10% |
| Frecuencia de entrada | 45–65 Hz |
| Rango de potencia | 22–160 kW (30–250 HP) |
| Corriente de salida | 43–302 A |
| Frecuencia de salida | 0–590 Hz |
| Sobrecarga | 110% (bombas, ventiladores); 150% otras |
| THDi | < 3% plena carga · < 5% al 50–90% |
| Factor de potencia | 1.0 |
| Clase de eficiencia | IE2 (IEC 61800-9-2) |
Ambiente y mecánica
| Temperatura | −30 a 40 °C (hasta 50 °C con desclasificación o derating) |
| Altitud | Hasta 4,400 m |
| Humedad | 95% no condensante (3K22) |
| Corrosión | C3 (P1) no revestido / C4 (P2) revestido |
| Vibración | 3M12 |
| STO | SIL3, PLe |
Dimensiones
| Rango | Frame | W × H × D (mm) | Peso máx |
|---|---|---|---|
| 22–55 kW | Fx07 | 239 × 770 × 327 | 38 kg |
| 75–160 kW (IP20) | FA10b | 352 × 1186 × 505 | 158 kg |
| 75–160 kW (IP21/54) | Fx10b | 422 × 1239 × 535 | 160 kg |
Comunicaciones y E/S
- Ethernet embebido: Modbus TCP · EtherNet/IP · PROFINET RT / RT-S2 · EtherCAT
- Serial: Modbus RTU
- Otros: MQTT · OPC UA (disponibles pronto)
- E/S estándar: 2 AI (0–10 V o 0/4–20 mA, soporte Pt1000/Ni1000/KTY) · 1 AO · 4+2 DI (PNP/NPN seleccionable) · 2 DO · 2 relés NO/NC 2 A a 250 V AC
10. Aplicaciones típicas en Panamá
- Centros de datos — chillers, torres de enfriamiento, AHUs. Control preciso + IEEE 519 + ciberseguridad.
- Hospitales — bombas de agua helada, extractores, compresores de aire medicinal. 24/7 sin paros.
- Hoteles — chillers centrales, bombas de circulación, ventiladores de cocina. Ahorro en ocupación parcial.
- Edificios corporativos — tenant chillers, AHUs por piso, extractores de estacionamiento.
- Alimentos y bebidas — condensadores, compresores de amoníaco, bombas de glicol.
- Salas limpias — control preciso de caudal + cumplimiento de red.
- Aeropuertos y terminales — climatización de zonas públicas, presurización.
11. Cómo cotizamos un iC7-HVACR ULH
Para emitir el código de tipo (type code) correcto necesitamos:
- Potencia y tipo de carga — HP del motor, aplicación (ventilador centrífugo / axial, bomba, compresor scroll / tornillo).
- Tensión y frecuencia — 380, 400, 440, 460 o 480 V; 50 o 60 Hz.
- Condiciones ambientales — temperatura del cuarto eléctrico, humedad, altitud, cercanía a costa.
- Grado de protección — IP21 interior vs IP54 / IP55 para exposición.
- Protocolo de comunicación — el que usa su BMS / SCADA existente.
- Seguridad funcional — si basta con STO o se necesita un bus de seguridad funcional (FSoE / PROFIsafe).
- Distancia variador → motor — para definir filtro dU/dt o seno si aplica.
Siguiente paso
Si está en la ingeniería de un proyecto HVACR y quiere evaluar si el iC7-HVACR ULH le conviene frente a un AHF externo + drive estándar, envíenos su carga térmica y potencias de motor. Armamos el comparativo CAPEX + OPEX + huella de gabinete en 48 horas.
Para auditorías previas a la definición del drive, ofrecemos estudios IEEE 519-2022 con analizadores Fluke 1770/1775/1777 y reporte comparativo.
📄 Descargar ficha técnica oficial Danfoss iC7-HVACR ULH (PDF) — AM542430178063en, 4 páginas con especificaciones completas, dimensiones, clases de eficiencia y opciones de fieldbus.
