Lo que exige la distribuidora
En Panamá, la distribuidora aplica los límites de emisión armónica del Título IX del Reglamento de Distribución y Comercialización de la ASEP, referidos a la corriente contratada.
// Media tensión — Danfoss y Wolong
Variadores y arrancadores suaves de media tensión en Panamá
Para motores grandes de media tensión (por ejemplo, de 2.3 a 6.6 kV) en bombas, compresores y ventiladores: variadores Danfoss VACON® 3000 y Wolong WD4000, arrancadores suaves Wolong VFS y motores GE (Wolong) de media tensión, con puesta en marcha local. Si su planta recibe 13.8 kV, le proponemos el equipo con o sin transformador.
- Danfoss VACON® 3000 a 3.3 y 4.16 kV
- Wolong WD4000: 4160 V, opción de 3.3 a 13.8 kV
- Arrancadores suaves Wolong VFS de 3 a 10 kV
- Motores GE (Wolong) de media tensión hasta 6.6 kV
// Productos
Líneas que manejamos

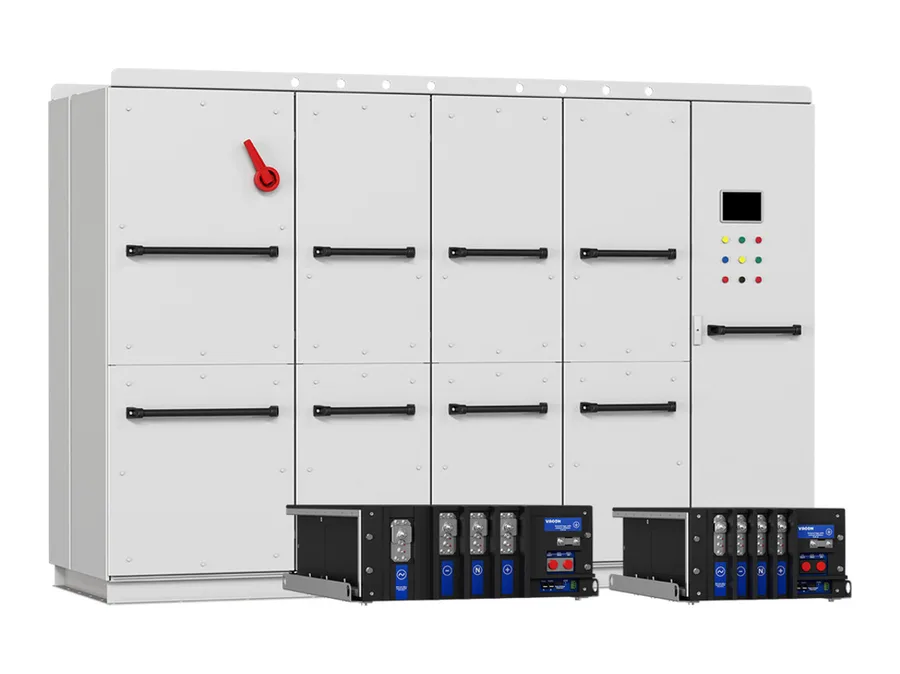

VACON® 3000 Enclosed Drive
3.3 y 4.16 kV · 2450–7060 kVAVariador de media tensión en gabinete, enfriado por líquido, con topología 3L-NPC, IP54 y operación hasta 45 °C. De 2450 a 7060 kVA continuos a 4160 V, con entrada AFE o de 12 pulsos. Minería, petróleo y gas, cemento, marino y offshore.
Ver ficha VACON® 3000 Drive Kit
Para integradoresEl VACON® 3000 en versión kit, para integradores que lo montan en su propio tablero: 3.3 y 4.16 kV, enfriado por líquido y topología 3L-NPC.
Ver ficha

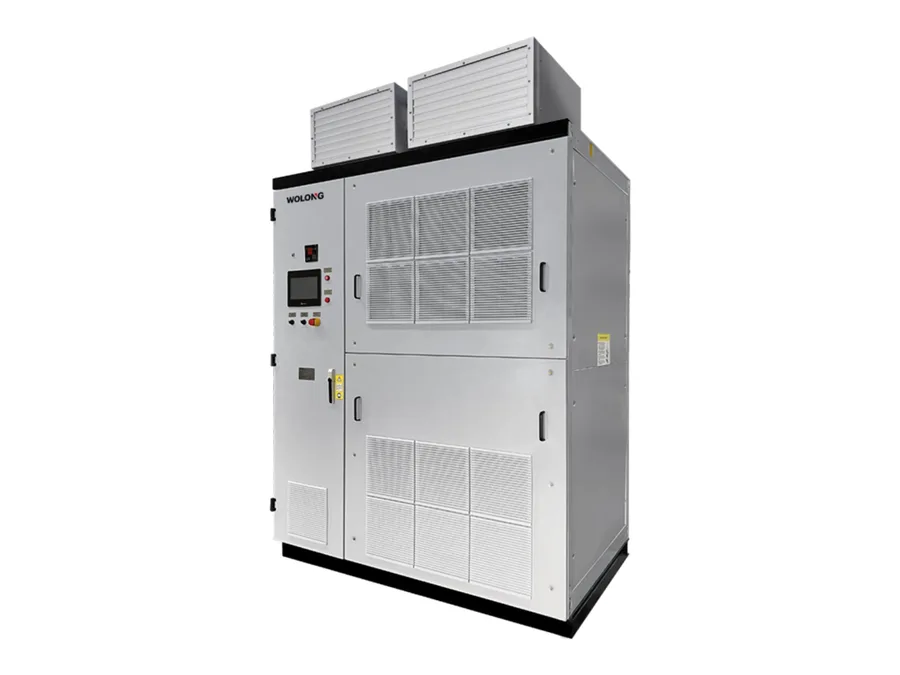

Wolong WD4000
4160 V · opción 3.3–13.8 kVVariador de media tensión de puente H en cascada con IGBT y transformador de desfase de 18 pulsos, diseñado para IEEE 519. De 1000 a 5500 HP (746–4104 kW), con redundancia de celdas y certificación UL.
Solicitar propuesta

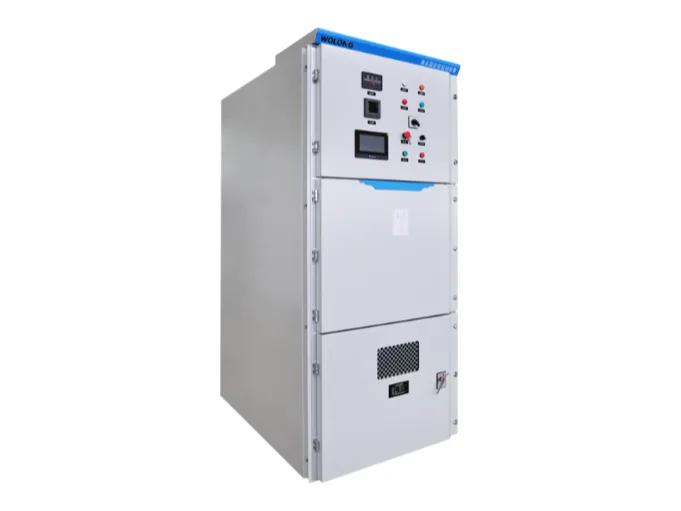

Wolong serie VFS
Arrancador suave 3–10 kVArrancador suave de media tensión con tiristores en serie, de 100 kW a 10 MW, para motores síncronos y de inducción.
Solicitar propuesta
Motores GE (Wolong) de media tensión
100–7000 HP · hasta 6.6 kVLínea Quantum LMV: de 100 a 7000 HP a 2300/4000 V y a 6600 V. Se dimensionan junto con el variador o el arrancador suave que los alimenta.
Ver modelo en la ficha // Cómo elegir
¿Variador o arrancador suave?
Regla práctica: si la carga debe cambiar de velocidad, variador; si solo necesita arrancar y parar sin golpe, arrancador suave. La decisión final sale del perfil de carga y de la red.
| Criterio | Variador de media tensión | Arrancador suave de media tensión |
|---|---|---|
| Qué hace | Controla la velocidad y el par durante toda la operación. | Limita la corriente y el par solo durante el arranque y la parada. |
| Cuándo conviene | Carga variable: bombas y ventiladores con caudal regulable, compresores con demanda cambiante. | Carga a velocidad fija que solo necesita un arranque suave: bombas y compresores a caudal constante. |
| Ahorro de energía | Sí: ajusta la velocidad a la demanda real. | No regula la velocidad; su beneficio es mecánico y eléctrico durante el arranque. |
| Armónicos | Los genera mientras opera: importa la entrada (AFE, 12 o 18 pulsos). | Solo durante el arranque, que dura segundos. |
| Inversión | Mayor. | Menor. |
// Armónicos
IEEE 519 y la ASEP
Un variador grande pesa en la calidad de energía de toda la planta. Por eso la topología de entrada se decide antes de comprar, no después.
IEEE 519-2022 como referencia técnica
Es la norma con la que se diseña y se verifica la distorsión en el punto de acoplamiento común (PCC).
Topología de entrada
El WD4000 usa un transformador de desfase de 18 pulsos, diseñado para IEEE 519; el VACON® 3000 admite entrada AFE o de 12 pulsos. Una medición previa con analizador Fluke define cuál conviene.
// Servicio
Puesta en marcha y soporte local
Puesta en marcha
Parametrización y pruebas en sitio, con capacitación del personal de operación y mantenimiento.
DrivePro para VACON®
Servicios DrivePro de Danfoss para la línea VACON®: mantenimiento preventivo, repuestos y soporte técnico, con el único partner DrivePro en Panamá.
Base instalada VACON® 1000
Si su planta tiene VACON® 1000, le damos soporte: la línea está en fase Limitada de su ciclo de vida, así que planificamos repuestos y la migración con tiempo.
// Preguntas frecuentes
Lo que más nos preguntan
Respuestas rápidas a las dudas más comunes de equipos técnicos en Panamá.
Q01 ¿Variador o arrancador suave para una bomba o un compresor?
Depende de si la carga necesita cambiar de velocidad. Si la bomba o el compresor trabaja con caudal o demanda variable, el variador ajusta la velocidad a la demanda y ahorra energía. Si trabaja a velocidad fija y lo que preocupa es el arranque (caída de tensión, esfuerzo mecánico, golpe de ariete), un arrancador suave como el Wolong VFS lo resuelve con menor inversión. Lo definimos con el perfil de operación y los datos de su red.
Q02 ¿Tienen equipos que trabajen directamente a 13.8 kV, sin transformador reductor?
13.8 kV es la tensión de red o de distribución con la que muchas plantas reciben la energía; los motores suelen ser de menor tensión. El Wolong WD4000 es de 4160 V ±10% de serie y tiene opción de 3.3 a 13.8 kV, así que en una planta que recibe 13.8 kV le proponemos el equipo con o sin transformador reductor, según la potencia y la tensión de su motor. Confirmamos por proyecto la configuración disponible antes de proponerla. Los VACON® 3000 trabajan a 3.3 y 4.16 kV.
Q03 ¿Mi variador de media tensión tiene que cumplir IEEE 519?
En Panamá, lo exigible es el Título IX del Reglamento de Distribución y Comercialización de la ASEP: la distribuidora evalúa la emisión armónica en el punto de entrega, referida a la corriente contratada. IEEE 519-2022 es la referencia técnica con la que se diseña y se verifica. Por eso importa la entrada del variador: 18 pulsos en el WD4000, AFE o 12 pulsos en el VACON® 3000. Si hace falta, medimos antes y después con analizador Fluke.
Q04 ¿Qué pasa si falla una celda del variador?
El WD4000 tiene arquitectura de puente H en cascada con redundancia de celdas, pensada para que la falla de una celda no detenga el proceso. Cuántas celdas de reserva lleva y con qué potencia sigue operando depende de la configuración, y queda especificado en la propuesta.
Q05 ¿Cuál es el plazo de entrega y de puesta en marcha?
Depende de la potencia y la configuración: tensión, tipo de entrada, gabinete y opciones. Le damos el plazo en la propuesta, junto con el alcance de la puesta en marcha.
Relacionado
Variadores de frecuencia
Baja tensión: iC2, VLT, iC7 y VACON®
Motores eléctricos industriales
Motores GE con respaldo local
Auditoría IEEE 519
Medición de armónicos antes y después
Beiton Marine
Media tensión en astilleros y dragas
Almacenamiento de energía (BESS)
Baterías y microrredes con iC7-Hybrid
Cotice su proyecto de media tensión
Envíenos la tensión de la red, la potencia del motor y el tipo de carga (bomba, compresor, ventilador). Con eso le decimos si conviene variador o arrancador suave y le enviamos la propuesta con plazo.
