Riego y ganadería
Bombeo desde pozos, ríos o reservorios hacia el riego, una balsa o los bebederos de potreros alejados de la red, durante las horas de sol.
// Bombeo solar
Bombeo solar con variadores Danfoss VACON® en Panamá
Beiton Tecnología S.A., partner de Danfoss Drives en Panamá, integra sistemas de bombeo alimentados por paneles solares con variadores VACON®: riego, agua para comunidades y fincas, ganadería y llenado de tanques. Dimensionamos el variador y el campo solar junto con la bomba, armamos el tablero, lo ponemos en marcha y le damos servicio DrivePro.
- El VACON® 100 X se pide con la aplicación Solar Pump (licencia gratuita) y MPPT
- Envolvente IP66 / Type 4X para exterior, sobre el motor o cerca de él
- Normalmente sin baterías: el tanque almacena el agua
- Evaluamos si su bomba actual se puede reutilizar
// Video
Resiste sol, lluvia y polvo
El VACON® 100 X se instala a la intemperie, junto a los paneles: envolvente IP66 y MPPT para bombear agua directo del sol, sin red eléctrica y sin diésel.
// Aplicaciones
Dónde encaja el bombeo solar
Donde hay que mover agua de día y la red no llega, llega débil o sale cara de extender, los paneles solares pueden alimentar la bomba a través del variador.
Comunidades y tanques elevados
Agua para comunidades y acueductos pequeños: el tanque se llena mientras hay sol y reparte por gravedad cuando se necesita, también de noche.
Fincas sin red y bombas existentes
Donde hoy se bombea con diésel o la red se cae con frecuencia. Con bombas sumergibles o de superficie con motor trifásico, evaluamos si su bomba actual se puede reutilizar.
// Cómo funciona
Del panel a la bomba
Tres piezas: los paneles producen corriente continua, el variador la convierte para mover el motor y la bomba entrega el agua. El caudal sigue al sol.
1. Paneles fotovoltaicos
El campo solar produce corriente continua. Su tamaño se calcula con la bomba: potencia del motor, caudal y horas de bombeo que se necesitan.
2. Variador con MPPT
El seguimiento del punto de máxima potencia (MPPT) ajusta la referencia de tensión DC para sacar de los paneles la máxima potencia disponible en cada momento.
3. Bomba y tanque, sin baterías
La bomba gira a la velocidad que permite el sol y el tanque almacena el agua. Con alimentación dual (power blending), la red o un generador completan lo que no dan los paneles; si conviene guardar energía, un BESS.
// Aplicación Solar Pump
Lo que trae la aplicación Solar Pump
El VACON® 100 X se pide con la aplicación Solar Pump (licencia gratuita). Estas son sus funciones según el manual de Danfoss.
MPPT con cuatro algoritmos
En paralelo: feed-forward que sigue la radiación, corrección por temperatura, un regulador que evita la zona de «fuente de corriente» del panel y una lógica contra máximos locales.
Bomba y pozo protegidos
Marcha en seco y baja carga por el par del motor (sin sensor) o con caudalímetro en L/min y m³; niveles mínimo y máximo por entradas digitales; modo reposo.
Control y operación desatendida
PID de dos zonas y dos consignas; reloj y temporizadores, reset automático tras una falla, precalentamiento contra condensación y asistentes de arranque.
// Productos
Líneas que manejamos
VACON® 100 X con aplicación Solar Pump
IP66 / Type 4X · 1.1–37 kWVariador para exterior, sin gabinete, que se monta sobre el motor o cerca de él. Aplicación Solar Pump con MPPT4 y licencia gratuita; paneles de hasta 800 VDC. 3×208–240 V de 1.1 a 15 kW y 3×380–500 V de 1.1 a 37 kW.
Ver modelo en la ficha

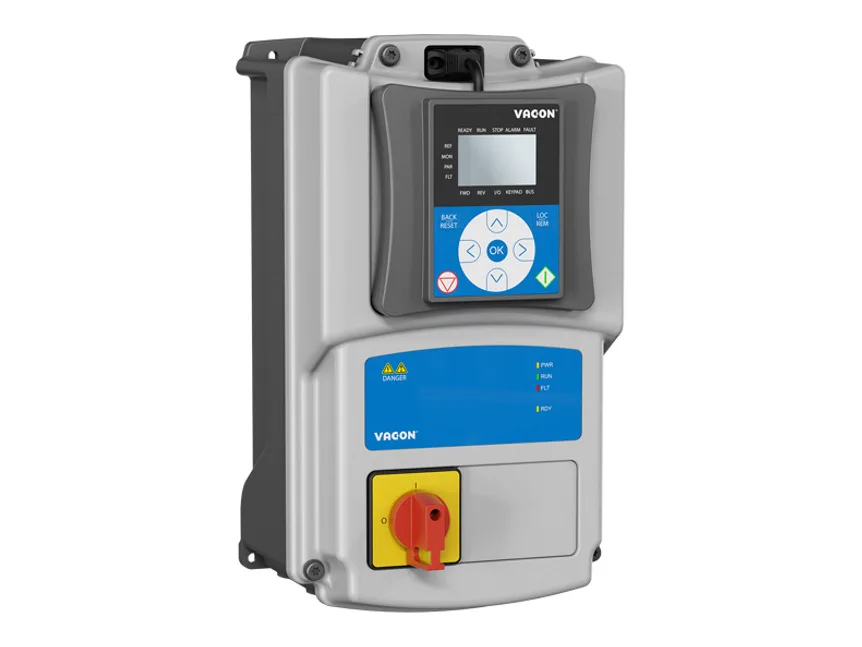

VACON® 20 X con aplicación Solar Pump
Compacto · IP66La versión compacta para exterior, para bombas pequeñas. Admite la misma aplicación Solar Pump con MPPT4. Danfoss la tiene en fase limitada de su ciclo de vida, así que confirmamos disponibilidad antes de proponerla. (El VACON® 100 FLOW, en cambio, no admite bombeo solar.)
Ver ficha
VACON® 100 INDUSTRIAL
El del caso de DanfossPara montaje en tablero y potencias mayores. Admite la aplicación Solar Pump; es el variador que Danfoss usó en el riego de Sumsol, en España (ver más abajo).
Ver ficha

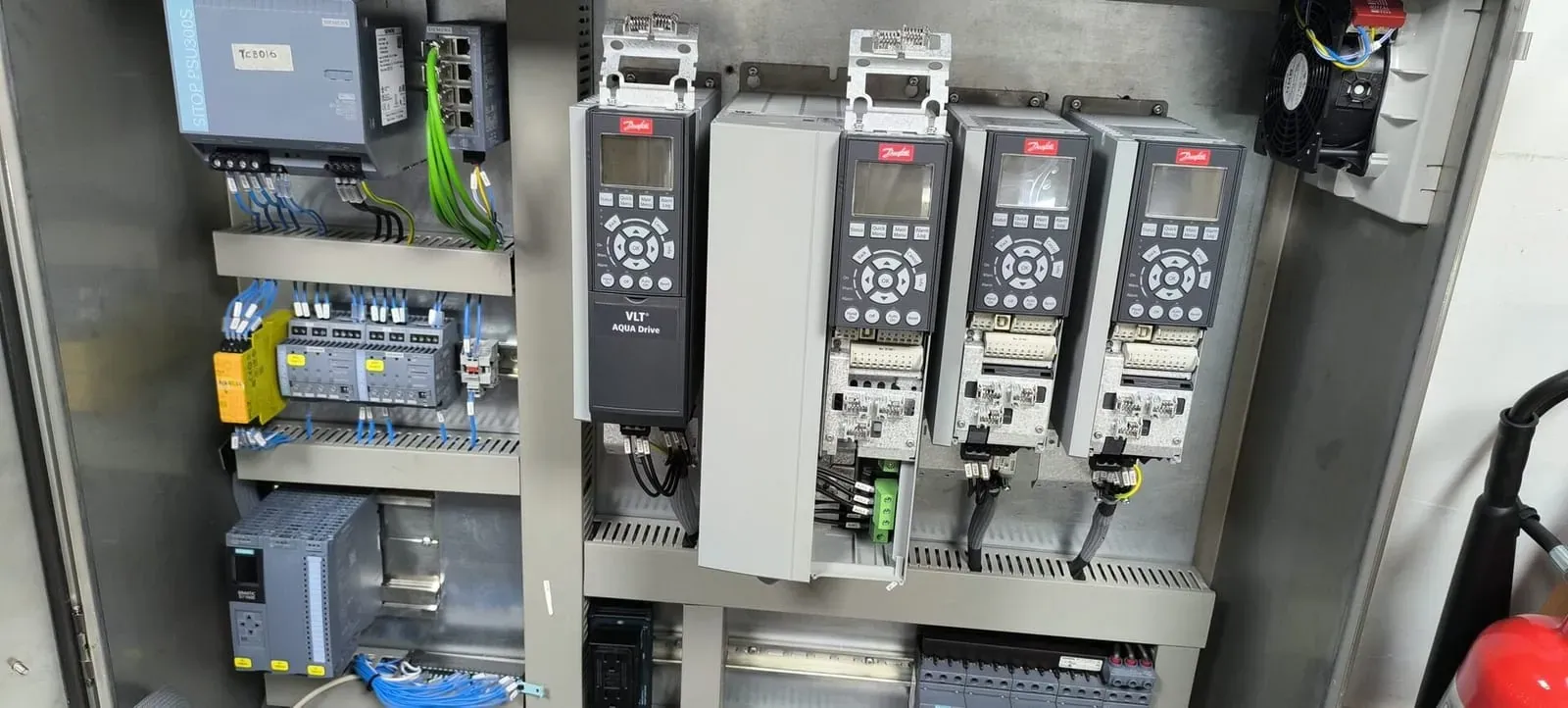

Tablero y caja de strings Beiton
Integración del sistemaTablero con el variador, protecciones de corriente continua y caja de strings (string box) para el campo solar, armado y probado por Beiton.
Solicitar propuesta // Referencias
Referencias de Danfoss
Dos proyectos de Danfoss con variadores VACON® alimentados por paneles solares, como referencia de lo que hace el sistema. Son casos del fabricante, no de Beiton.

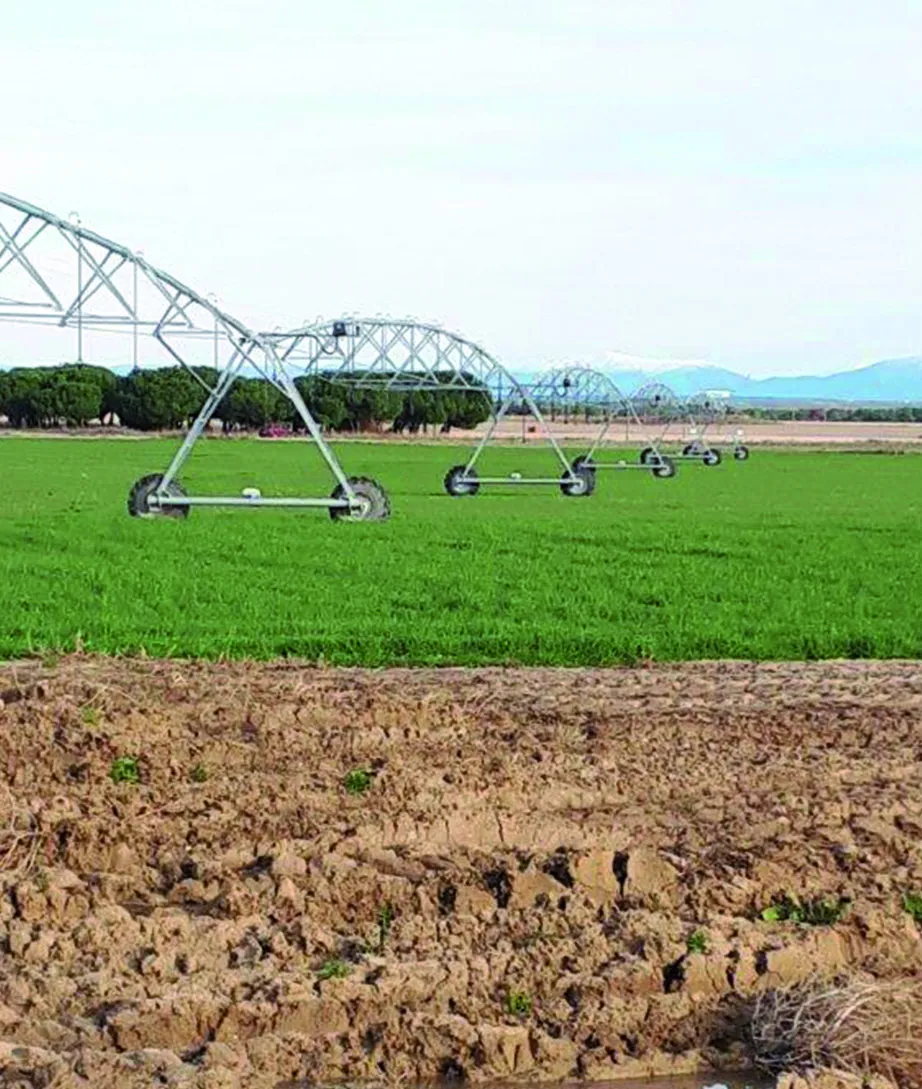

España: 150 ha de riego con 300 kWp
Sumsol riega remolacha y maíz con seis bombas (cuatro sumergibles y dos de eje vertical) que llenan una balsa de 49,000 m³. 944 módulos de 320 Wp alimentan cinco VACON® 100 INDUSTRIAL; un VACON® 100 FLOW a red mueve la bomba jockey de noche.
España: +35% de rendimiento y €52,000 al año
Con el algoritmo MPPT4, Danfoss reporta 35% más de rendimiento. El proyecto deja de tomar 478 MWh al año de la red, con un retorno estimado de la inversión de 8 años.
Kenia: 1,200 L/h de agua potable
En Kitui, zona rural con red débil, una planta de desalinización por ósmosis inversa funciona 100% con energía solar: sin conexión a la red (off-grid) y sin baterías.
Kenia: 5 VACON® 100 X, un piloto para escalar
Cinco variadores con la aplicación Solar Pump mueven cinco bombas de alta presión Danfoss APP, con DrivePro® Remote Monitoring. Era la base para 200 unidades más: agua para unas 400,000 personas.
// Servicio
Qué aporta Beiton
Beiton integra el sistema completo alrededor del variador Danfoss y responde por él en Panamá, como único partner DrivePro de Danfoss en el país.
Dimensionamiento
Variador y campo solar calculados junto con la bomba: caudal, altura manométrica, profundidad del pozo y horas de bombeo.
Evaluación de la bomba existente
Revisamos su bomba y su motor trifásico actuales para ver si se pueden reutilizar. Si hace falta bomba de superficie nueva, el portafolio incluye Gorman-Rupp.
Tablero y protecciones
Tablero del variador, protecciones de corriente continua y caja de strings para el campo solar.
Campo fotovoltaico
Coordinamos el campo fotovoltaico del proyecto como parte de la integración del sistema, para que paneles, variador y bomba trabajen como un conjunto.
Puesta en marcha
Parametrización de la aplicación solar (MPPT, niveles, protección contra marcha en seco), pruebas y entrega documentada.
Servicio DrivePro
Mantenimiento preventivo, repuestos originales Danfoss y soporte técnico local.
// Preguntas frecuentes
Lo que más nos preguntan
Respuestas rápidas a las dudas más comunes de equipos técnicos en Panamá.
Q01 ¿Necesito baterías para bombear con energía solar?
Normalmente no. En bombeo solar se almacena agua, no energía: la bomba trabaja mientras hay sol y llena un tanque elevado, una balsa o un reservorio que entrega el agua cuando se necesita. Las baterías solo tienen sentido si hay que bombear de noche sin red ni generador; en ese caso lo evaluamos junto con un sistema de almacenamiento de energía (BESS).
Q02 ¿Puedo usar mi bomba actual?
Es lo primero que revisamos. Si su bomba, sumergible o de superficie, tiene motor trifásico en buen estado, evaluamos si se puede reutilizar con un variador solar. Para eso necesitamos los datos de placa del motor y de la bomba, y el estado del equipo. Si no conviene reutilizarla, le proponemos el reemplazo.
Q03 ¿Qué pasa en días nublados o de noche?
Con poco sol el variador baja la velocidad de la bomba y el caudal es menor; el MPPT sigue sacando la máxima potencia disponible de los paneles. De noche no hay bombeo solar: el agua sale del tanque. Si el proceso necesita bombear de noche o en días muy nublados, el sistema puede tener respaldo de la red o de un generador, o almacenamiento en baterías (BESS).
Q04 ¿Qué datos necesitan para dimensionar el sistema?
Seis datos: el caudal que necesita, la altura manométrica total, la profundidad del pozo (y el nivel del agua si lo conoce), la potencia del motor de la bomba si ya la tiene, las horas de bombeo al día y la ubicación del sitio. Con fotos de la placa del motor y del lugar, la propuesta sale más rápido.
Q05 ¿Qué mantenimiento necesita un sistema de bombeo solar?
Poco, pero periódico: limpieza de los paneles, revisión de conexiones y protecciones del tablero, del variador y de la bomba. Como único partner DrivePro de Danfoss en Panamá, Beiton ofrece mantenimiento preventivo, repuestos originales y soporte técnico local para el variador.
Relacionado
Almacenamiento de energía (BESS)
Energía para bombear de noche o respaldo
Automatización PTAR y agua
Plantas de tratamiento y bombeo de agua
Variadores de frecuencia
Toda la línea Danfoss en Panamá
Skids de bombeo
Sistemas de bombeo armados en taller
Bombas Gorman-Rupp
Bombas de superficie del portafolio
Servicio DrivePro
Mantenimiento, repuestos y soporte
Cuéntenos de su proyecto de bombeo solar
Envíenos el caudal, la altura manométrica, la profundidad del pozo y la ubicación. Si ya tiene bomba, añada los datos de placa del motor. Con eso dimensionamos el variador y el campo solar.
