Fabricación de Skids de Bombeo

Un skid de bombeo Beiton llega a su planta listo para conectar. Ingeniería mecánica, estructura, tuberías, bombas, instrumentación, tablero de control, soldadura certificada y pruebas, todo integrado en un módulo transportable que reduce tiempos de instalación en campo.

Cotizar skid
Alcance completo

Qué integra un skid Beiton

Cada sistema se diseña, fabrica y prueba como una unidad completa

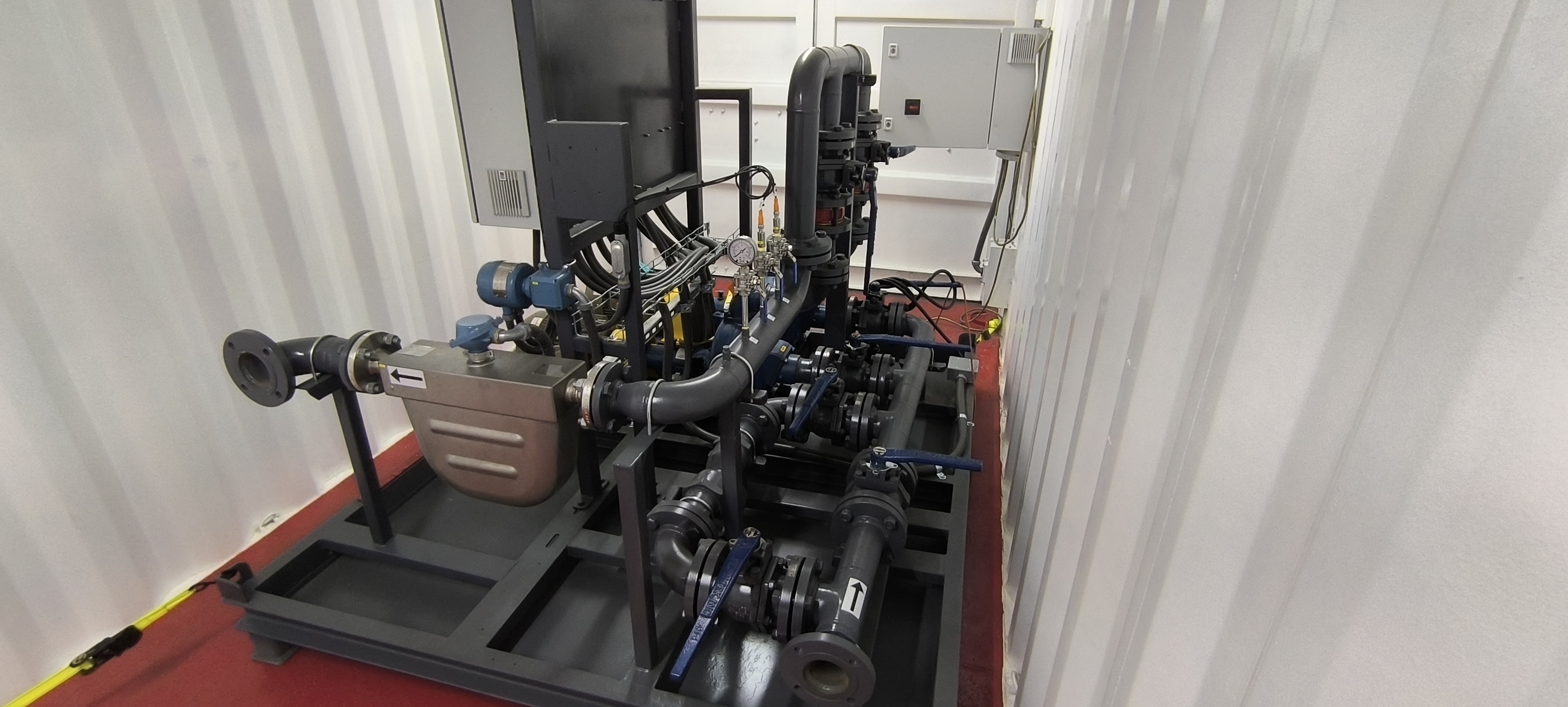

Ingeniería de proceso

Ingeniería de proceso

P&ID, cálculo hidráulico, selección de materiales según el fluido, temperatura y presión de trabajo.

Ideal para

Base de todo el diseño mecánico

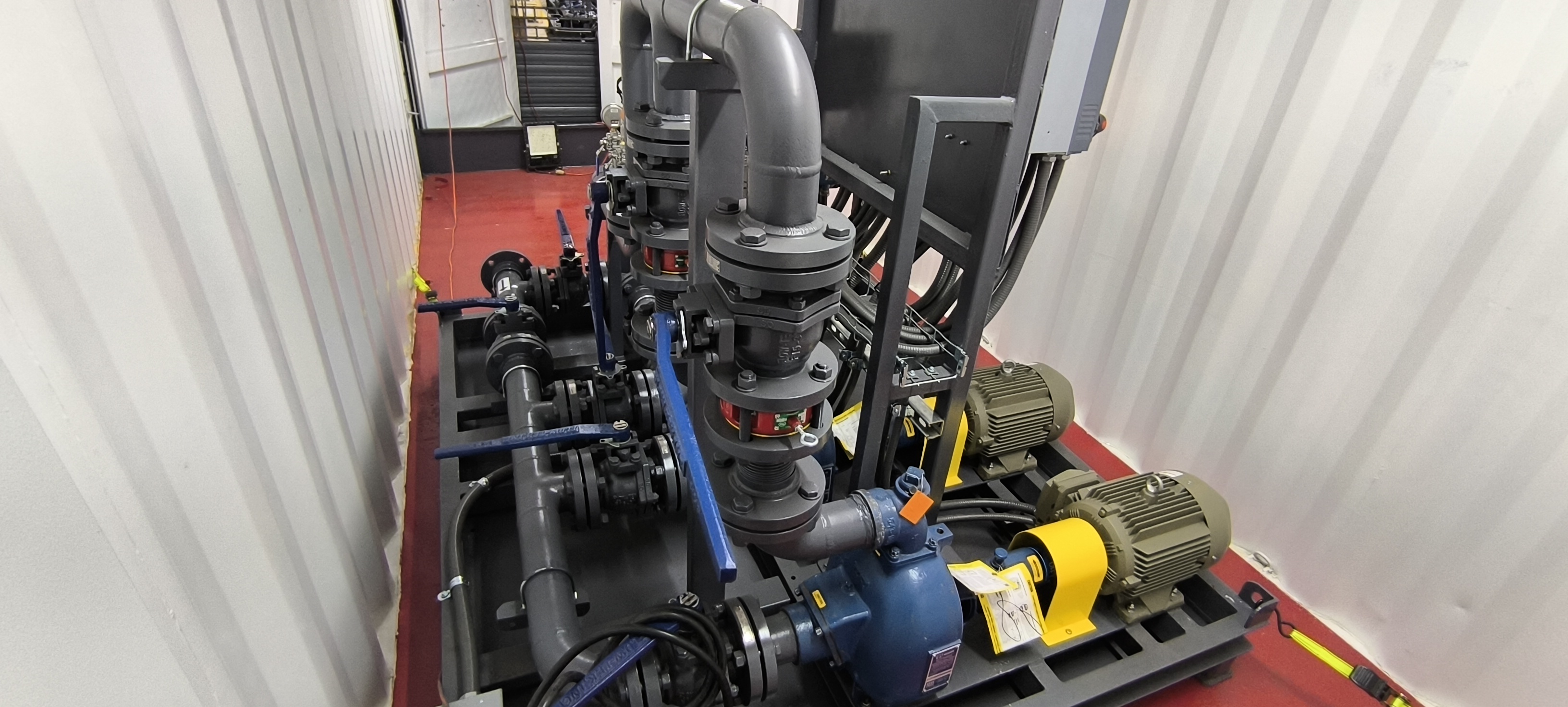

Tuberías, válvulas y soldadura

Tuberías, válvulas y soldadura

Tubería en acero, inox o PVC según aplicación. Válvulas de bola, de retención (check) y de control. Soldadura certificada (WPS/PQR) y pruebas hidrostáticas.

Ideal para

Fluidos corrosivos, alta presión, alta temperatura

Bombas, motores y tablero

Bombas, motores y tablero

Bombas seleccionadas según curva de operación y NPSH. Motores GE Motors (Wolong). Tablero con variadores Danfoss, PLC, HMI y protecciones integrado al skid.

Ideal para

Bombeo variable, ahorro energético, control preciso

Por qué fabricar con Beiton

Marcas que representamos Bombas Gorman-Rupp, motores GE, variadores Danfoss, instrumentación UWT — todo con garantía de fábrica
Probado antes de enviar Cada skid pasa por pruebas FAT documentadas con protocolo y fotos
Ingeniería propia Diseñamos las tuberías, la estructura y el control para su aplicación
Contenedorizado disponible Skids montados dentro de contenedor para instalaciones remotas o temporales
Monitoreo con DrivePulse Los variadores del skid se registran en DrivePulse para trazabilidad y pronóstico de PM
Soporte post-entrega Repuestos, mantenimiento preventivo DrivePro y servicio técnico local
De su requerimiento a su planta

Cómo trabajamos

01

Requerimiento

Nos comparte el fluido, caudal, presión, temperatura y condiciones de sitio. Nosotros hacemos el cálculo hidráulico y la selección.

02

Ingeniería

P&ID, layout mecánico, isométricos de tubería, unifilar eléctrico y lista de materiales. Todo revisado con usted antes de fabricar.

03

Fabricación

Estructura metálica, montaje de bombas y motores, tuberías con soldadura certificada, tablero eléctrico, instrumentación y cableado.

04

Pruebas FAT

Pruebas hidrostáticas de las tuberías, pruebas eléctricas punto a punto, simulación de secuencias de arranque y verificación de protecciones.

05

Entrega

Transporte al sitio, conexión de acometidas, pruebas SAT con fluido real, optimización de parámetros y entrega de documentación as-built.

Portafolio

Skids fabricados en nuestro taller

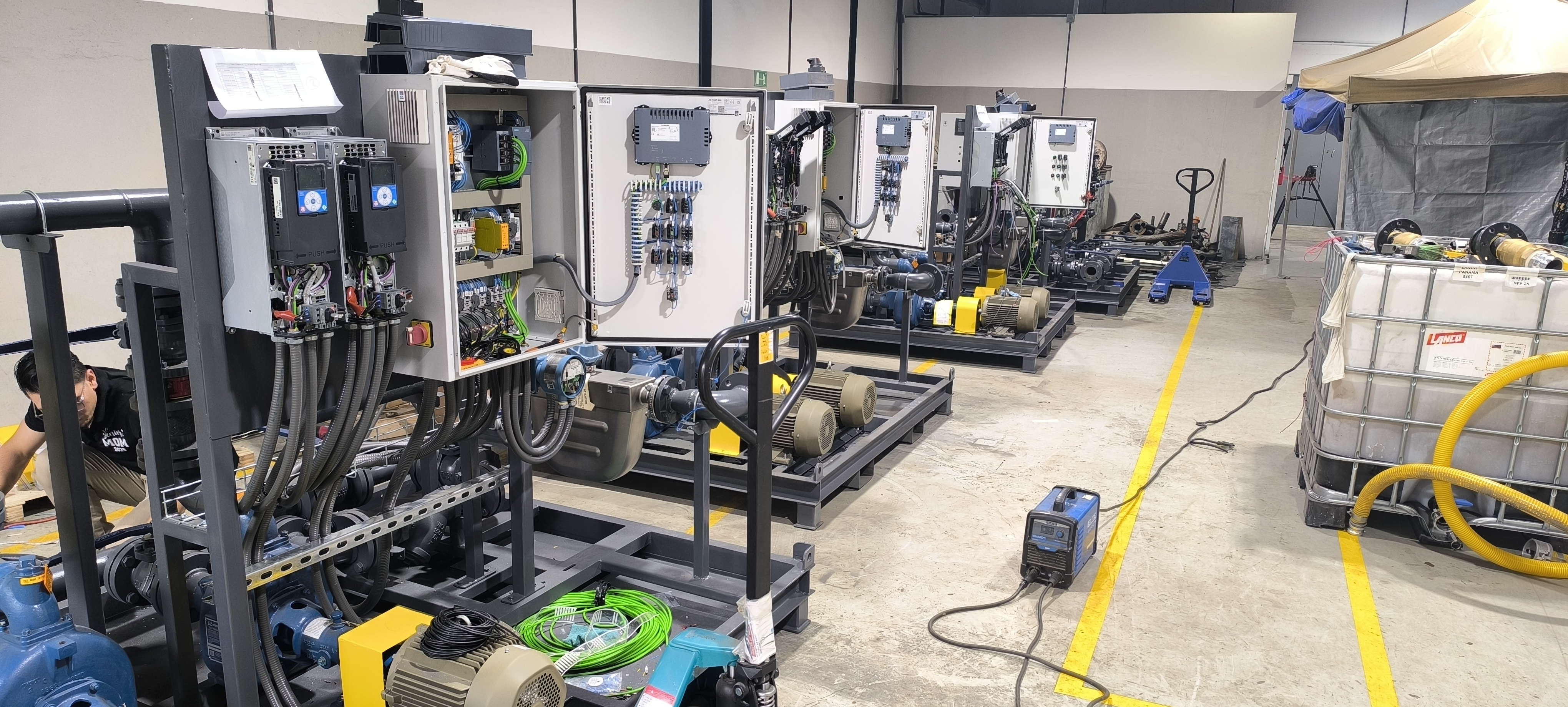

Línea de skids en fabricación
Línea de producción — múltiples skids en fabricación simultánea

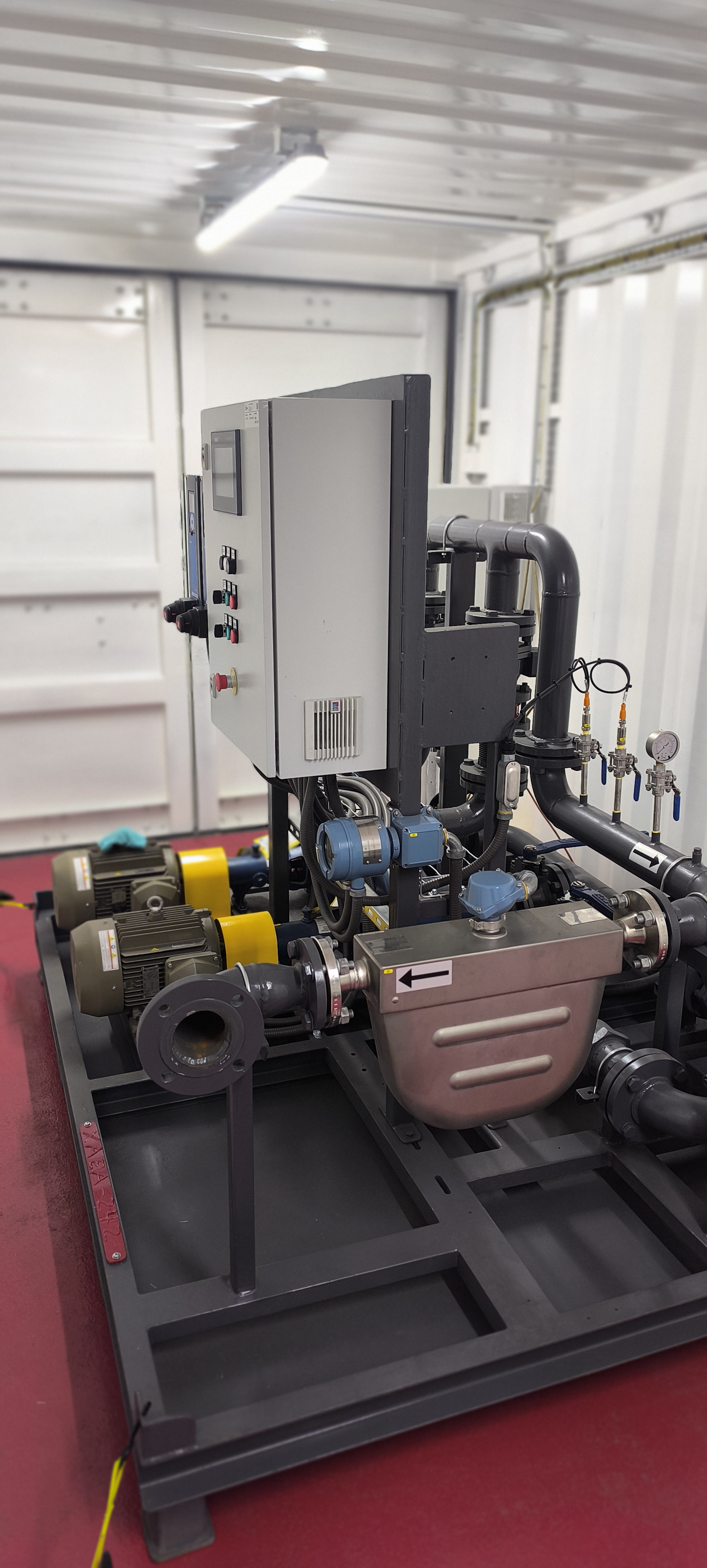

Skid frontal con bombas y tablero
Vista frontal — bombas, tuberías y tablero de control integrado

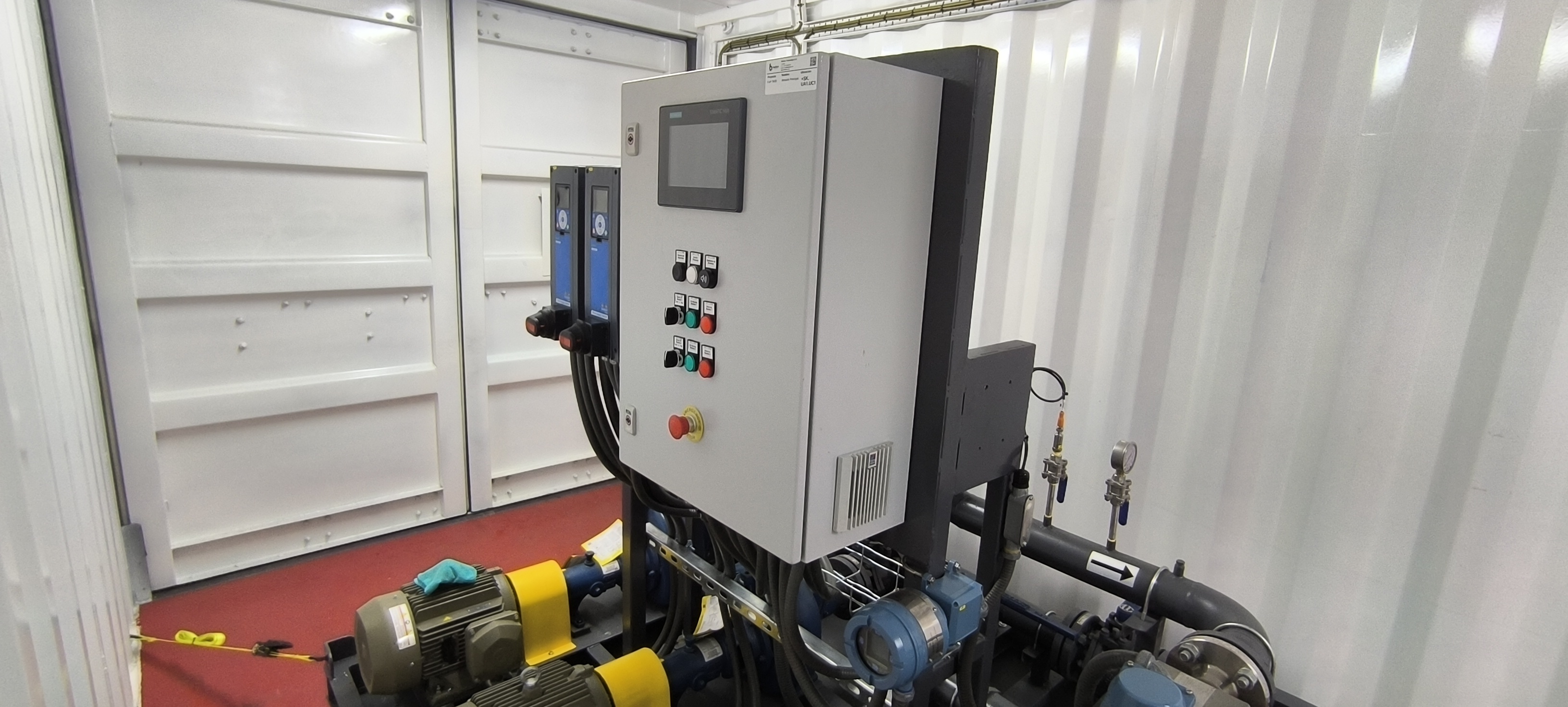

Tablero con HMI y variador
Tablero con VLT AQUA Drive, HMI Siemens y botonera

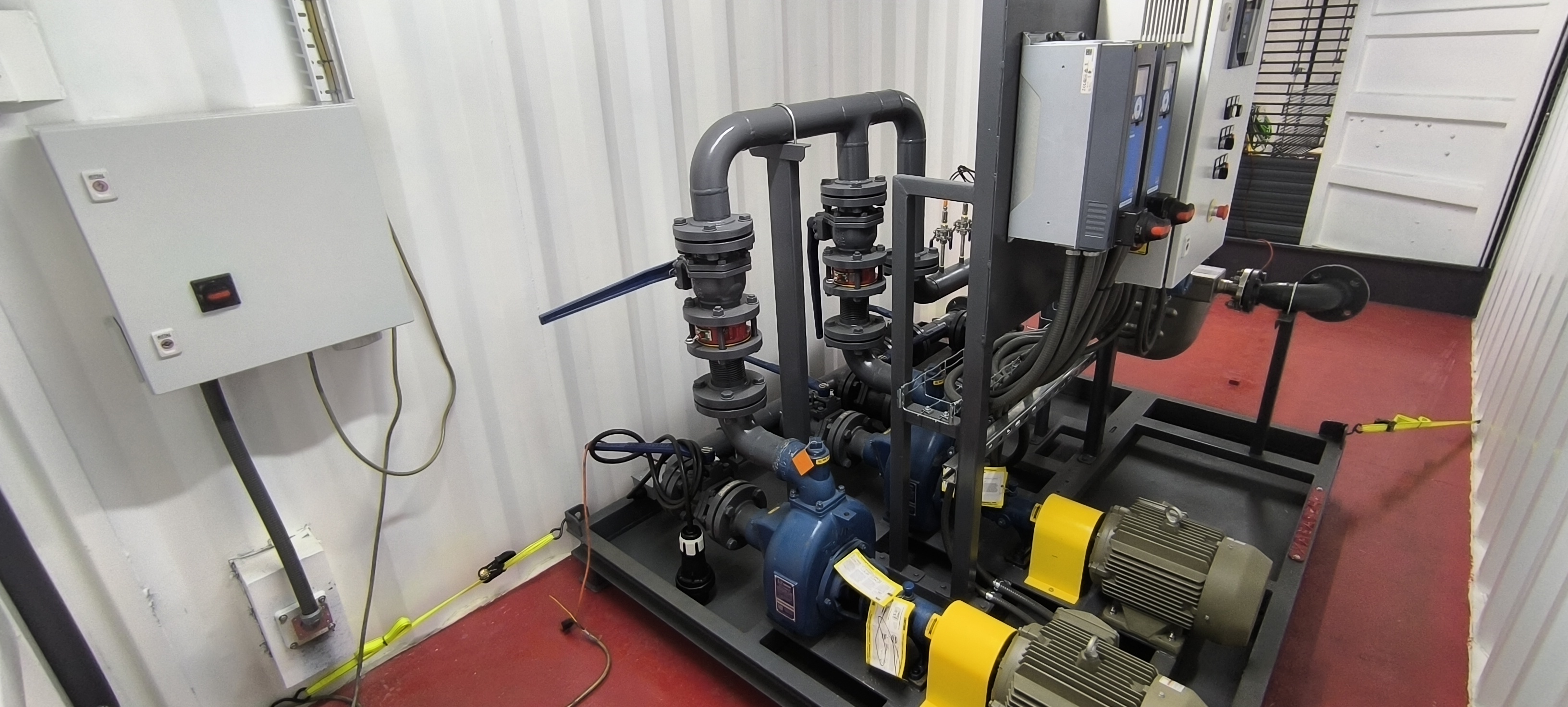

Skid con bombas y válvulas
Bombas Gorman-Rupp con tuberías de PVC y válvulas de control

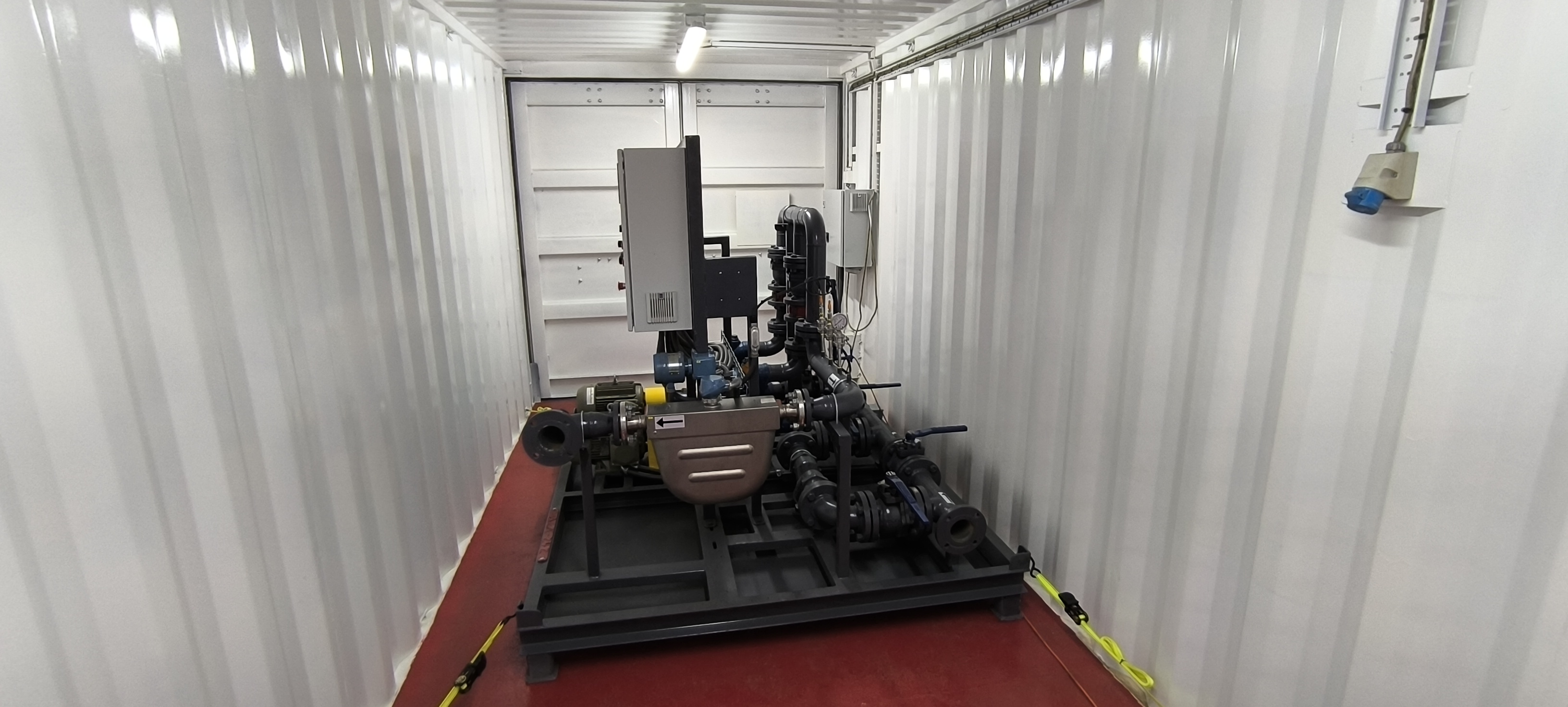

Skid dentro de contenedor
Skid contenedorizado — listo para transporte e instalación remota

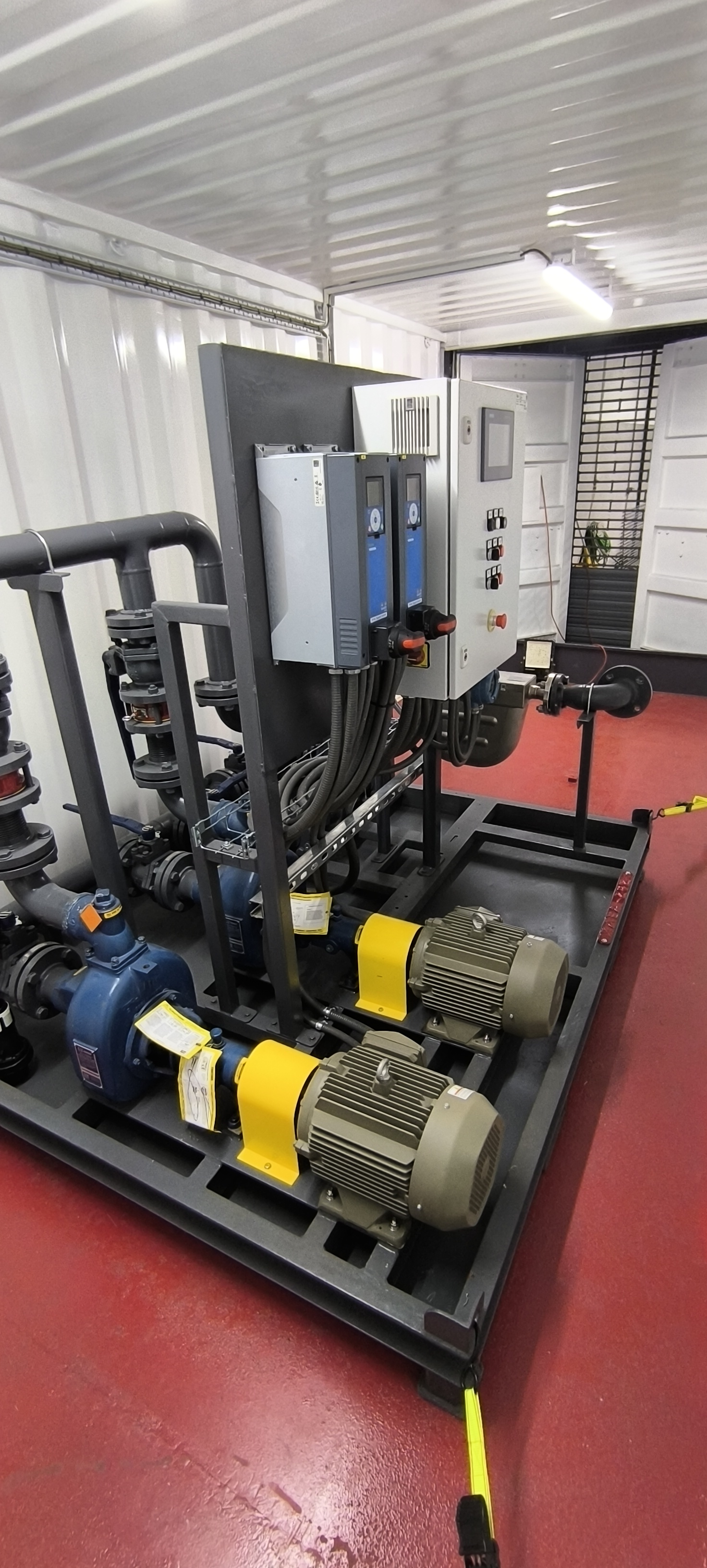

Skid instalado en sitio
Skid instalado y operando — bombas con variador Danfoss
// Cómo empezamos

Tres pasos y plazos típicos

Plazos típicos para un skid de dos o tres bombas. Si alguna bomba o motor se importa, el plazo de entrega del equipo se confirma en la propuesta.

  1. 01 Plazo típico 1 semana

    Datos de la aplicación

    Fluido, caudal, presión, condiciones de succión, tensión disponible y espacio en planta. Con eso seleccionamos bombas y motores.

  2. 02 Plazo típico 1–2 semanas

    Ingeniería y aprobación

    Diseño mecánico, P&ID, isométricos y tablero de control, con planos para su aprobación antes de fabricar.

  3. 03 Plazo típico 4–8 semanas

    Fabricación y pruebas

    Estructura, tuberías con soldadura certificada, tablero y pruebas en nuestro taller. El skid llega listo para conectar.

Los skids son habituales en plantas de tratamiento: vea nuestra automatización de PTAR en Panamá.

Cada skid lleva motores eléctricos industriales GE seleccionados para la bomba y el variador.

// Preguntas frecuentes

Lo que nos preguntan antes de empezar

Respuestas cortas a las dudas que suelen aparecer en la primera conversación técnica. Los plazos exactos se confirman en la propuesta.

Q01 ¿Qué datos necesitan para cotizar un skid?
El fluido, el caudal y la presión requeridos, las condiciones de succión, la tensión disponible y el espacio en planta. Con eso se hace la selección de bombas y la ingeniería preliminar.
Q02 ¿El skid llega probado?
Sí. Se prueba en nuestro taller antes del despacho y llega listo para conectar a las tuberías y a la acometida eléctrica de la planta.
Q03 ¿Qué marcas de bombas y motores usan?
Bombas Gorman-Rupp, motores GE Motors (Wolong), variadores Danfoss e instrumentación UWT, todo con garantía de fábrica.

¿Necesita un sistema de bombeo preensamblado?

Cuéntenos su aplicación (fluido, caudal, presión) y nosotros diseñamos, fabricamos y entregamos el skid listo para conectar.

Cotizar skid Ver ingeniería de procesos
